拆解报告：UGREEN绿联45W伸缩线氮化镓充电器X604

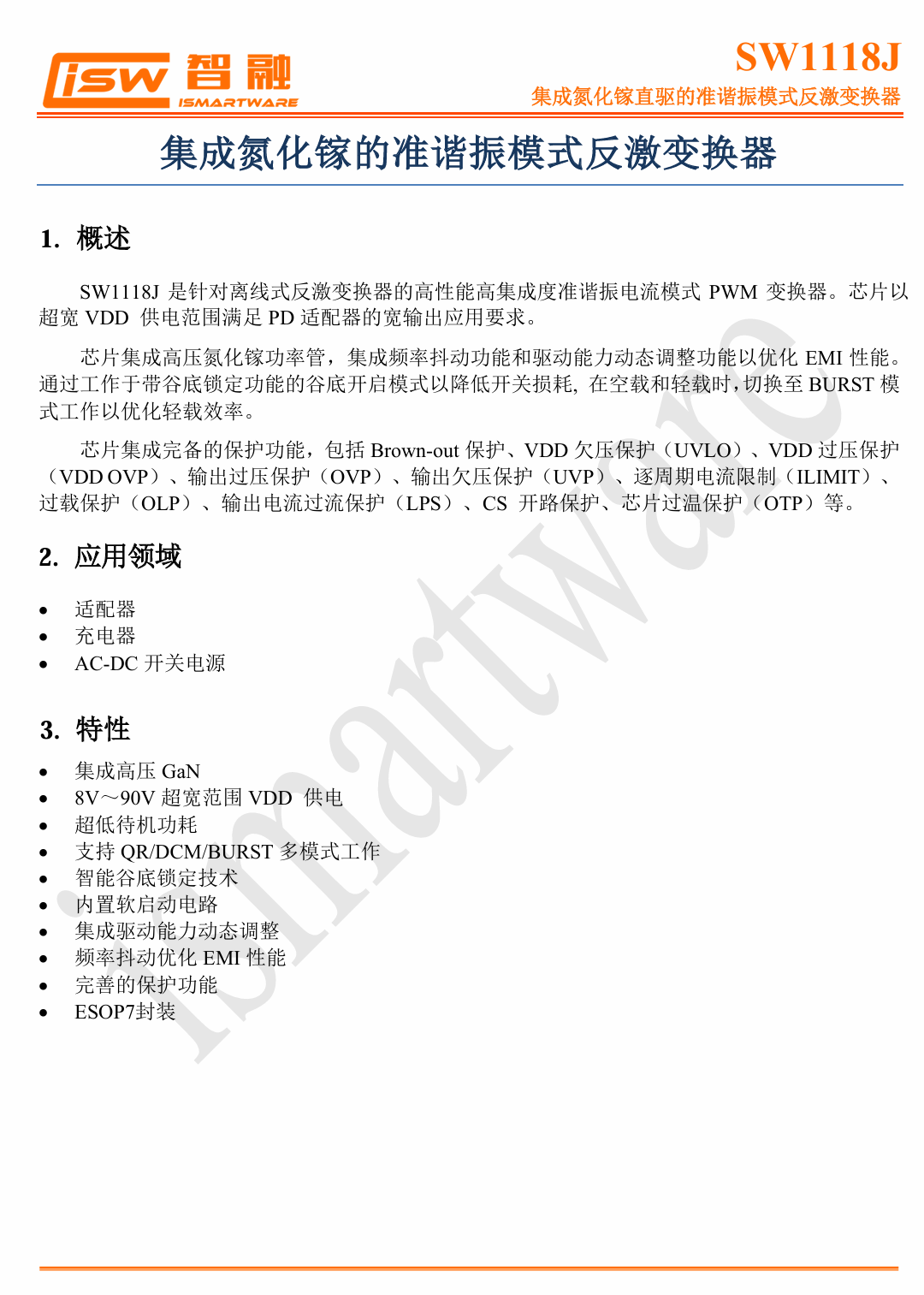

智融科技 SW1118J 资料信息。

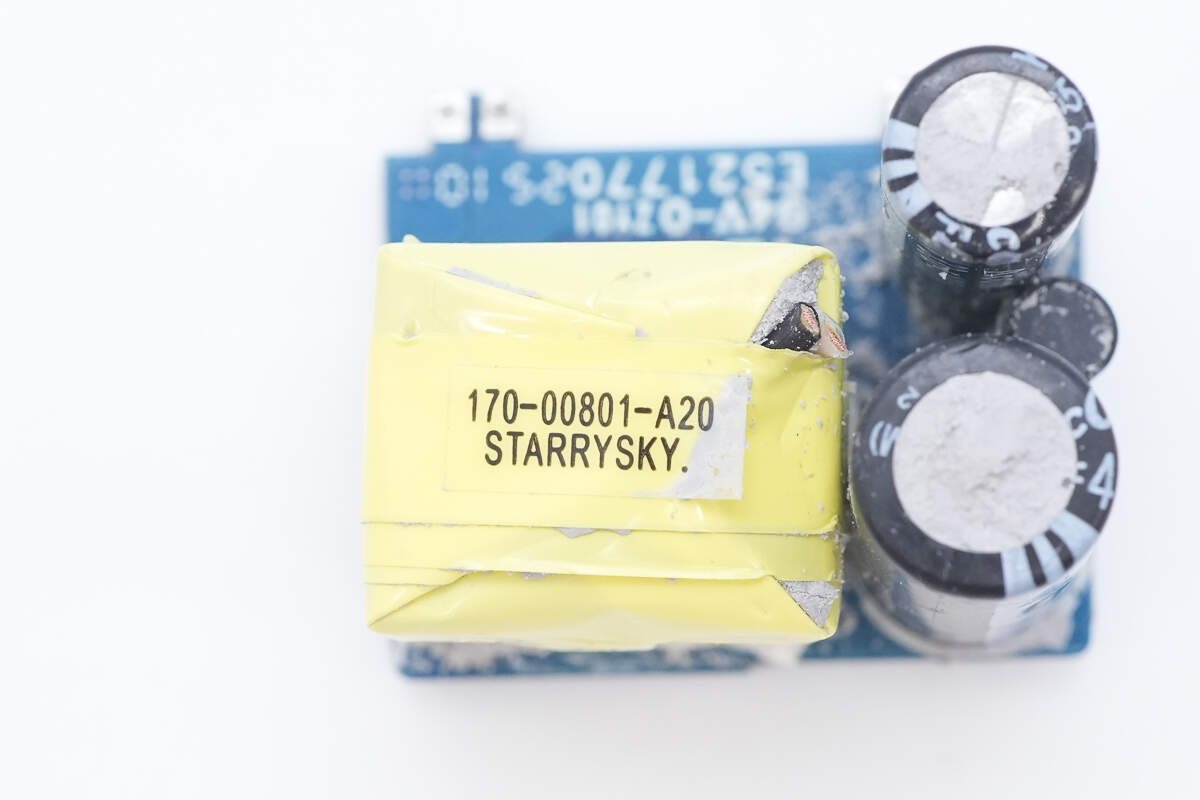

变压器严密缠绕胶带绝缘。

贴片Y电容来自四川特锐祥科技股份有限公司，料号为TBY1471K。

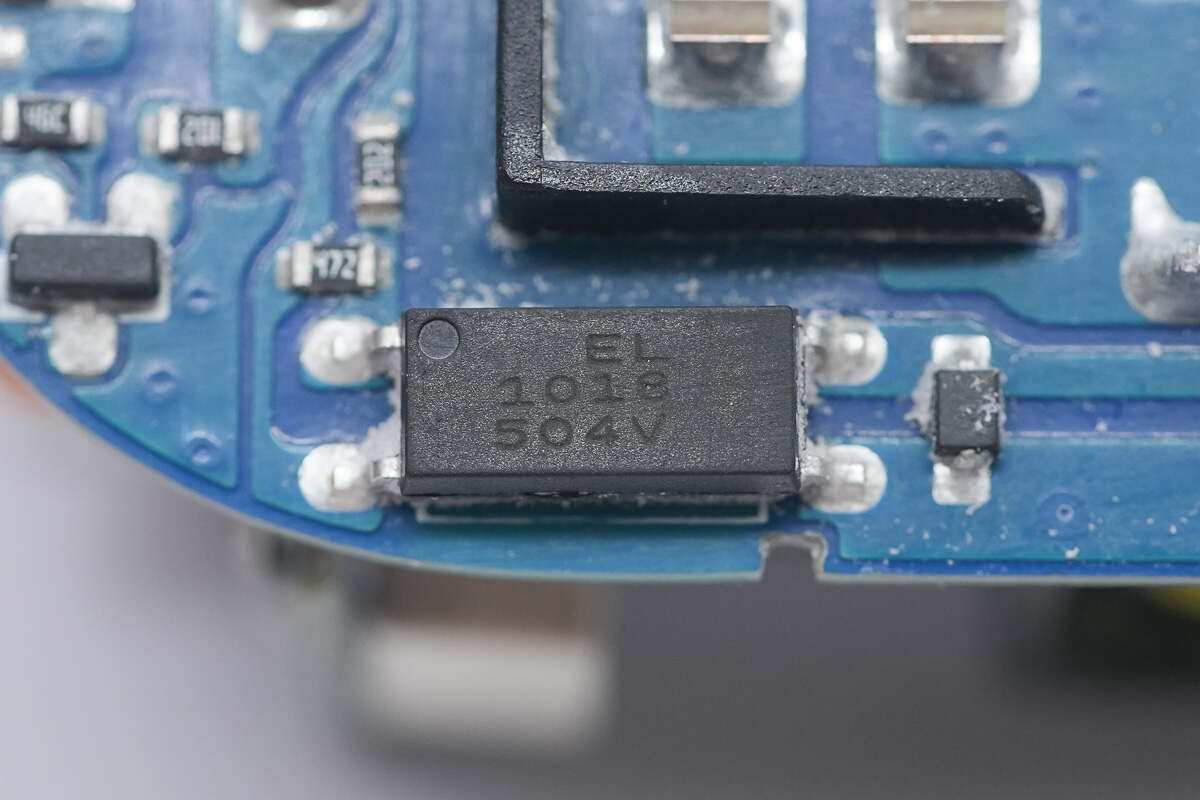

亿光EL1018光耦用于输出电压反馈。

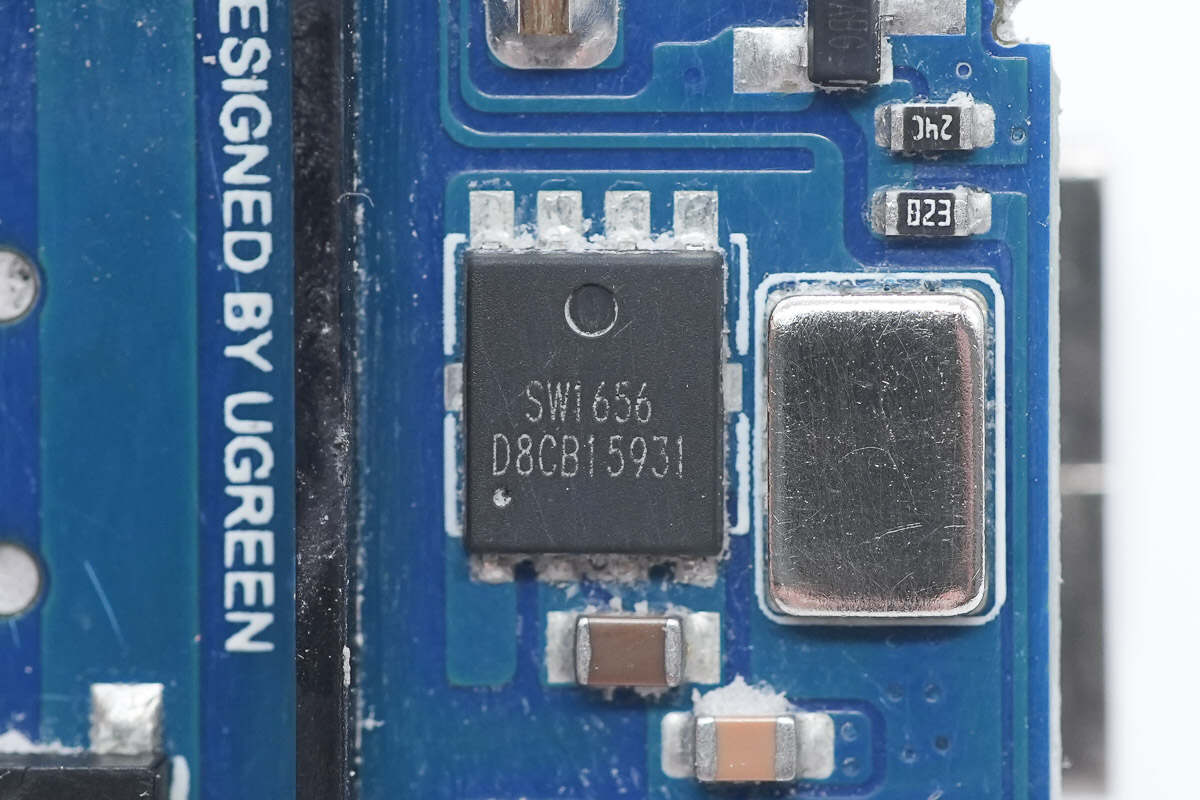

同步整流芯片来自智融科技，型号SW1656，芯片内部集成100V 6mΩ同步整流管，适用于高频高性能同步整流应用，替代肖特基二极管提升转换效率和功率密度。SW1656支持CCM/QR/DCM工作模式，支持高侧和低侧应用，具备自供电功能，无需辅助绕组供电。

SW1656内部集成智能导通检测功能，可以防止DCM工作模式振铃引起的误导通，芯片具有超低关断延迟时间和强下拉电流能力，降低整流管的电压压力，并集成无源下拉功能，防止同步整流误导通，采用DFN5*6封装。

智融科技 SW1656 资料信息。

滤波固态电容规格为470μF25V。

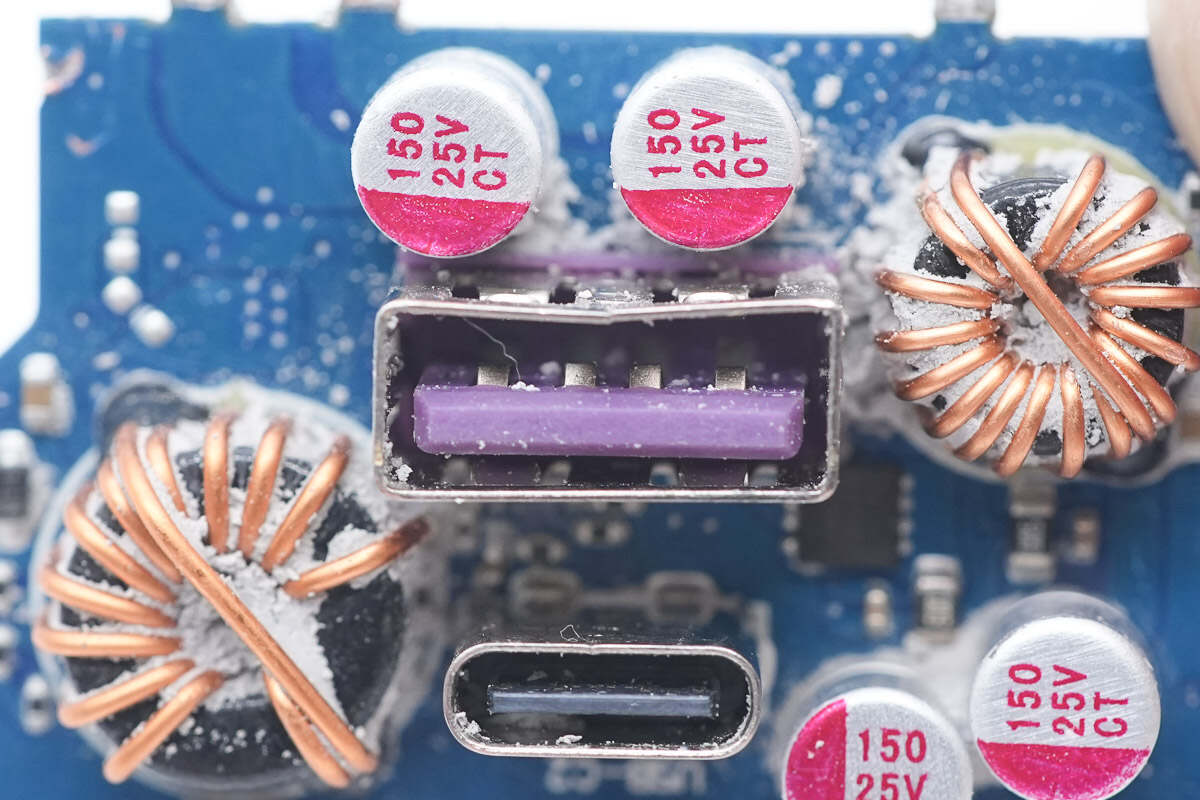

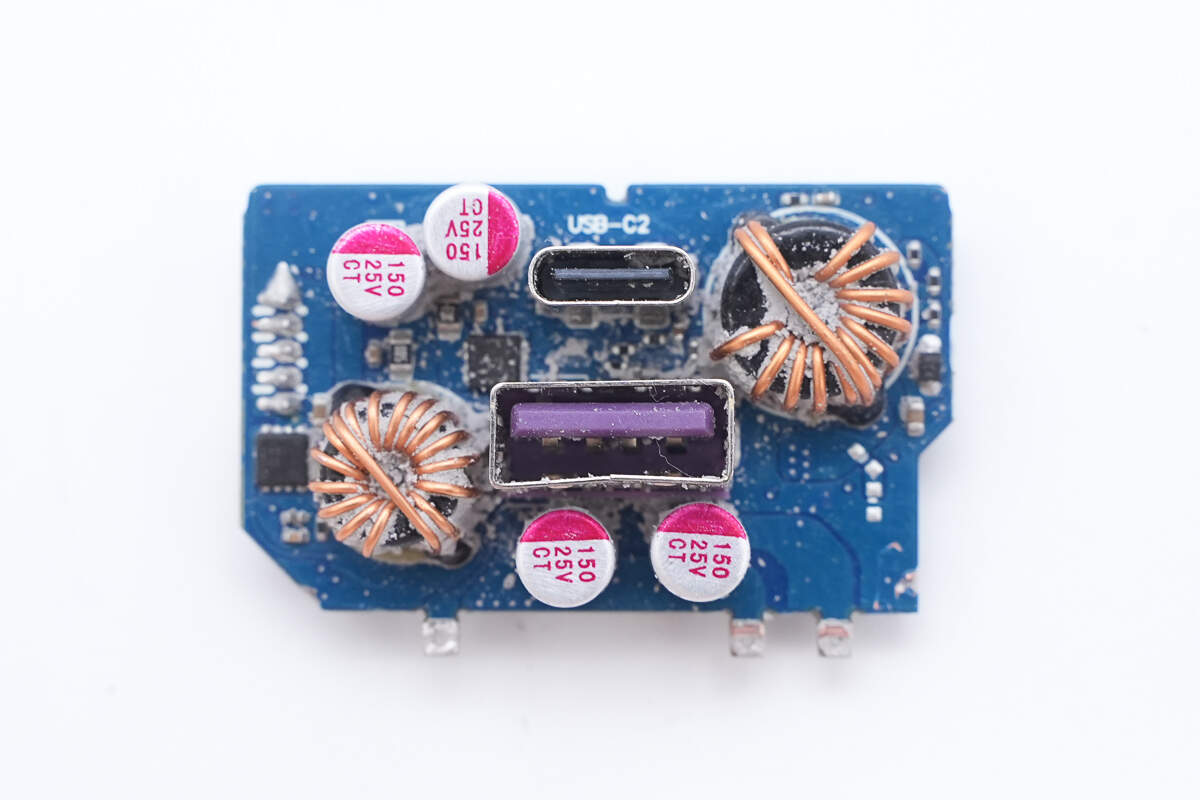

输出小板正面焊接降压电感，VBUS开关管，滤波固态电容，USB-C和USB-A母座。

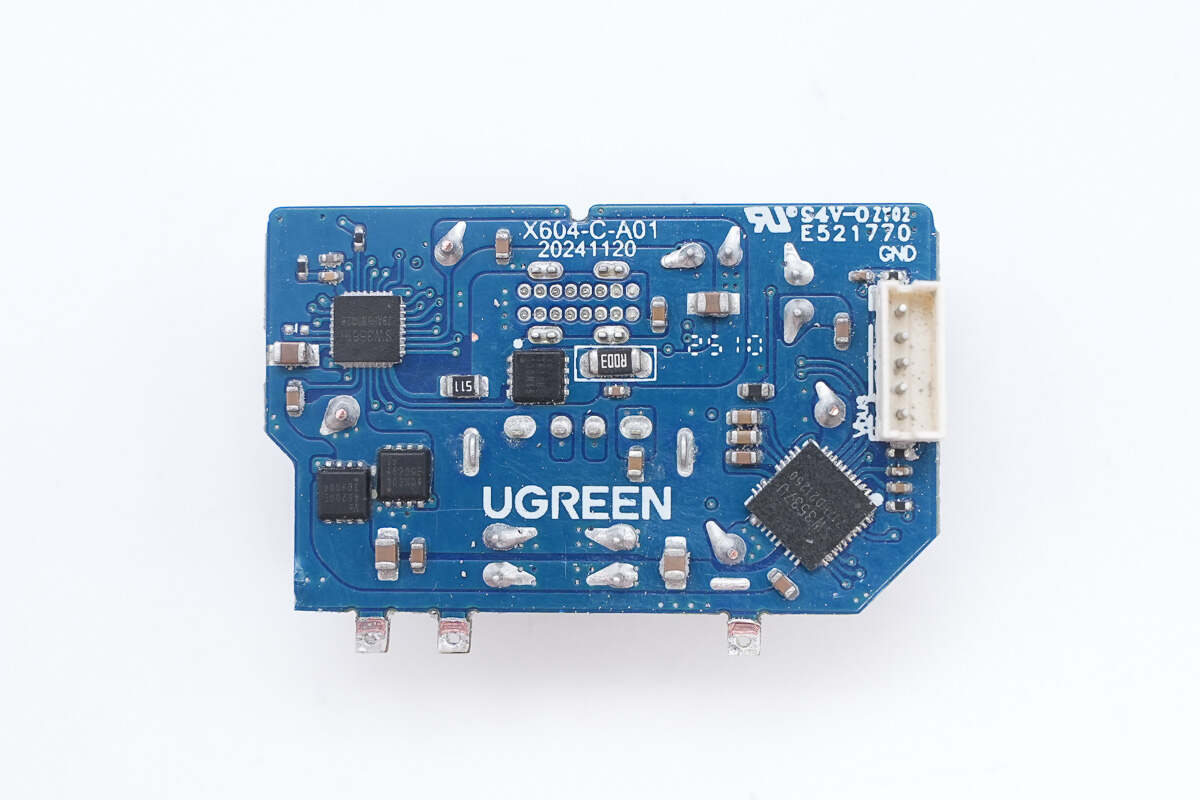

输出小板背面焊接降压协议芯片，同步降压开关管和VBUS开关管。

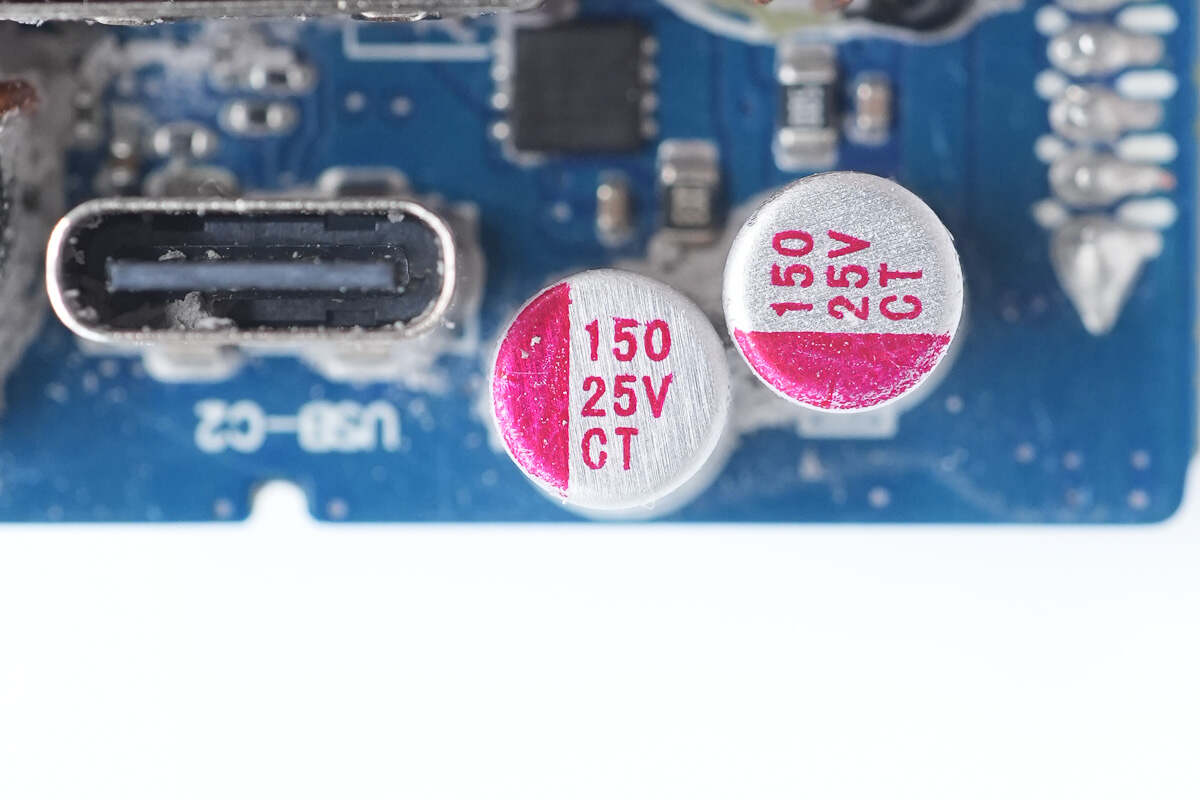

输入端滤波电容规格为150μF25V，两颗并联。

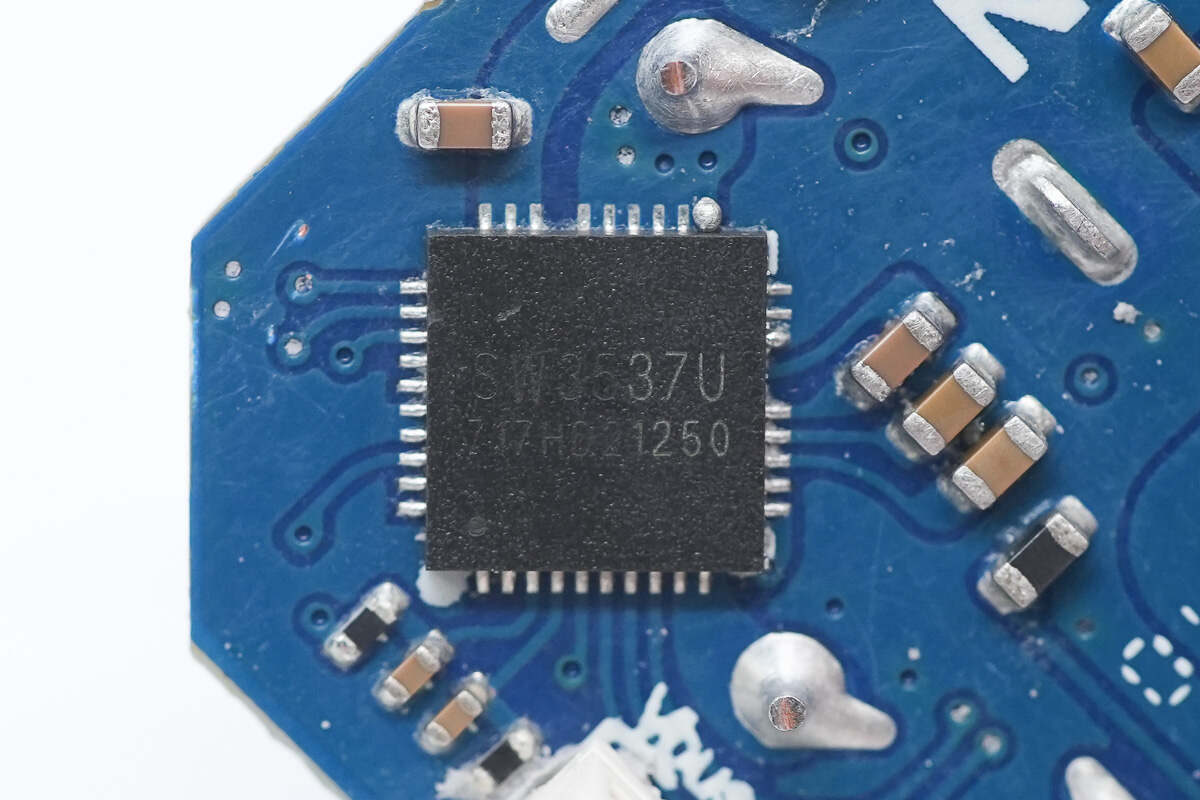

伸缩线降压协议芯片采用智融科技SW3537U，芯片内部集成5A高效率同步整流降压转换器，支持PPS、PD、QC、AFC、FCP、SCP、PE、SFCP、低压直充等充电协议，支持CC/CV模式，外部仅需少量器件，即可组成完整的高性能多快充协议双口充电解决方案，广泛应用于车充、适配器及排插产品上。

得益于芯片的高集成度，SW3537U将传统降压方案中的协议芯片，同步降压控制器和降压MOS管全部集成在一个封装内部，大大简化了多口快充的电路设计，芯片支持A+C双口快充应用，具备完善的保护功能，采用QFN-37封装。

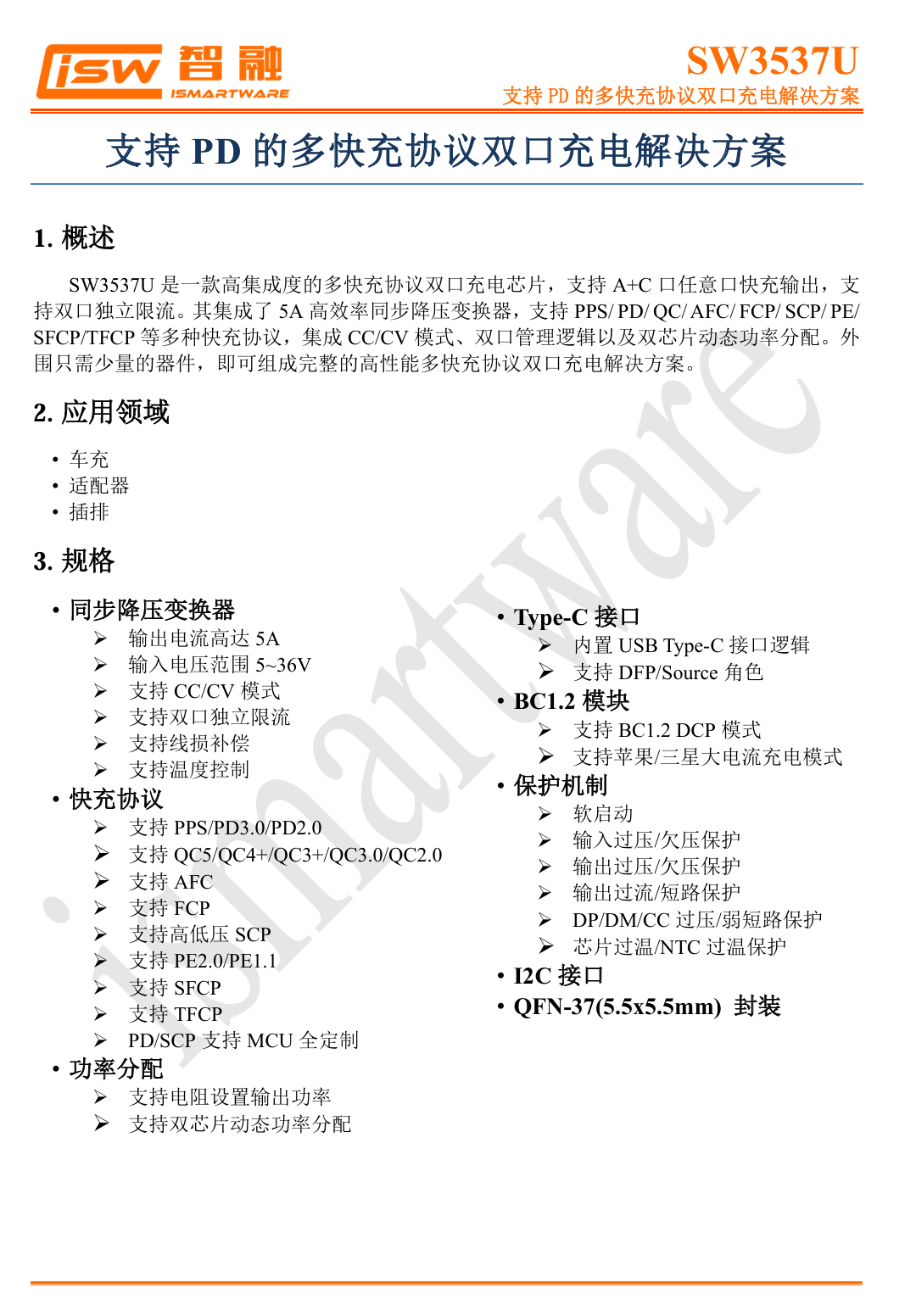

智融科技SW3537U资料信息。

充电头网拆解了解到，智融科技SW3537被绿联大量采用，还应用在绿联Q湃机器人65W 2C1A三口氮化镓充电器、绿联100W 2C1A三口氮化镓快充充电器、绿联65W 2C1A超薄氮化镓充电器等多类型产品上。

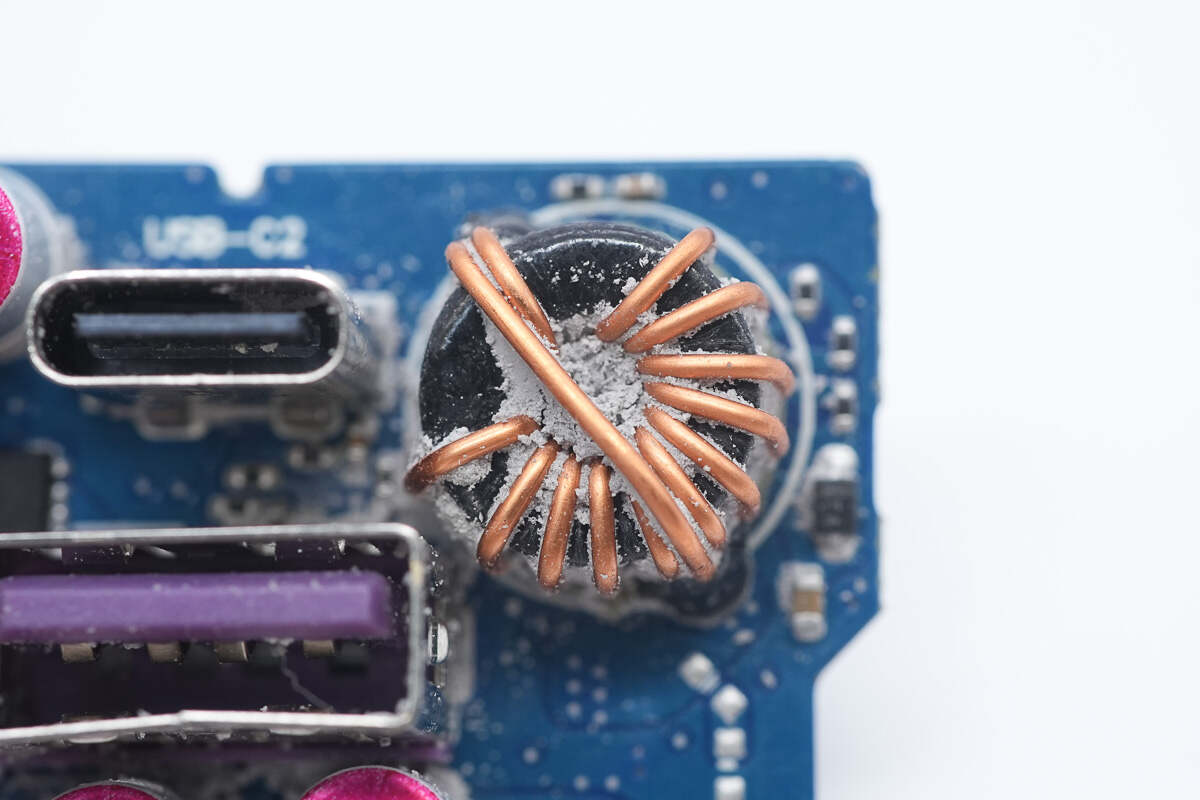

降压电感采用磁环绕制，底部设有电木板绝缘。

滤波固态电容规格为150μF25V。

VBUS开关管来自威兆半导体，型号VS3618BE，NMOS，耐压30V，导阻为5.2mΩ，采用PDFN3333封装。

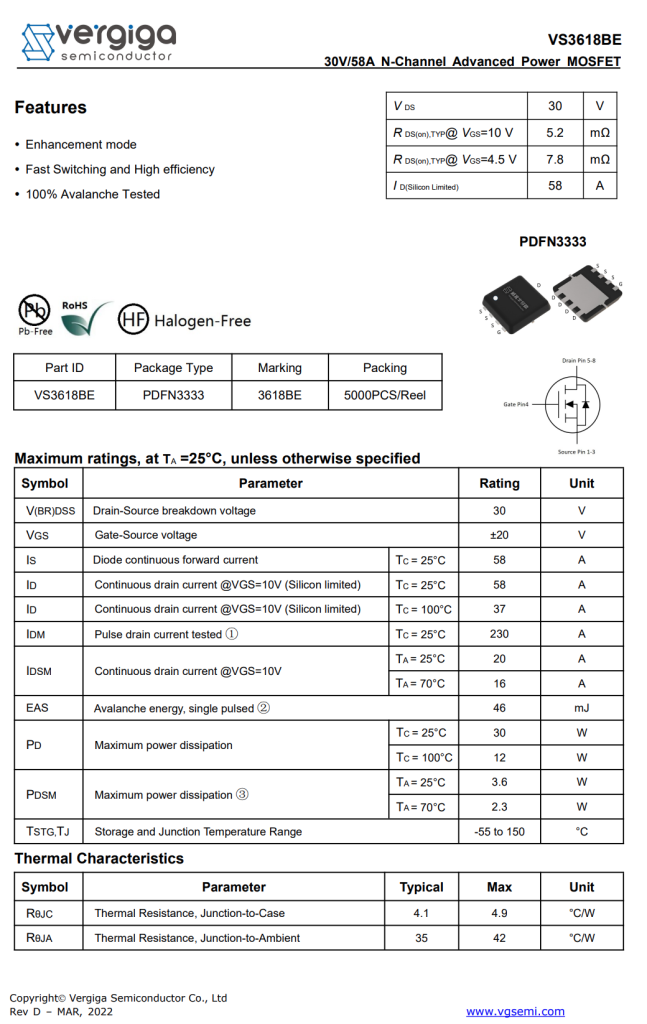

威兆半导体 VS3618BE 详细资料。

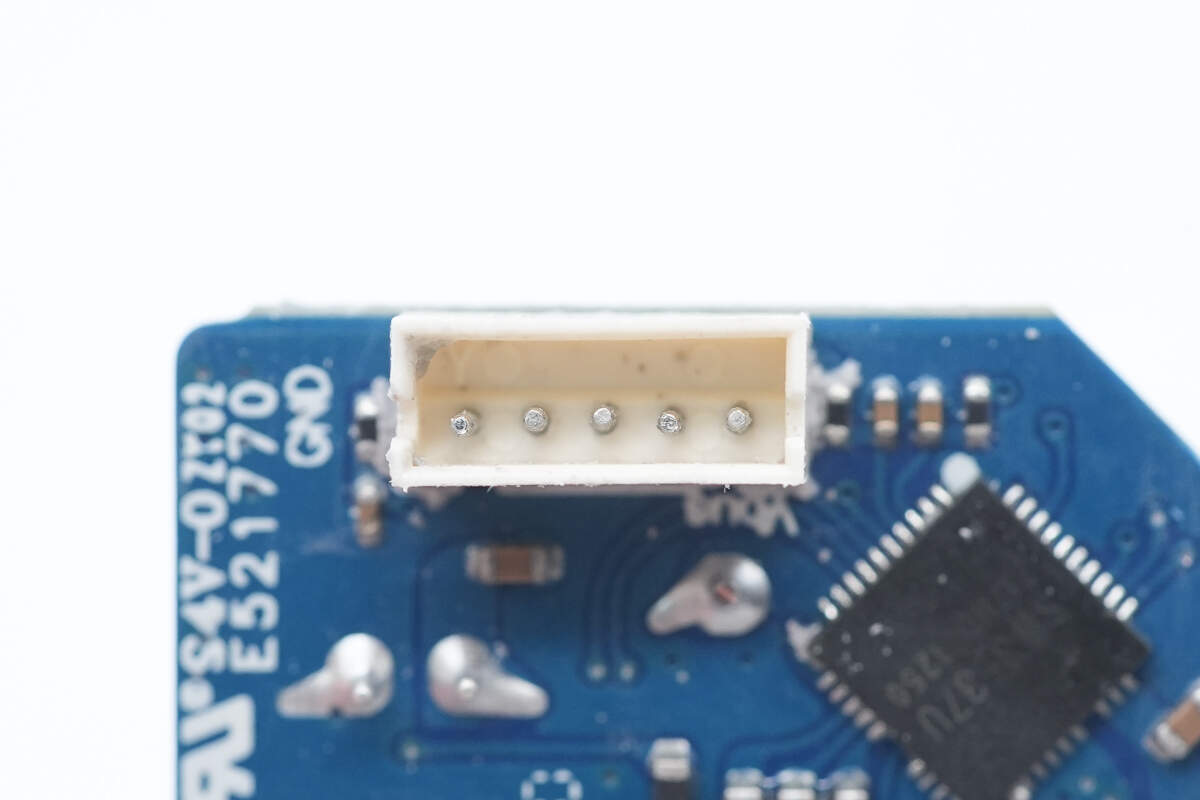

连接伸缩线的插座特写。

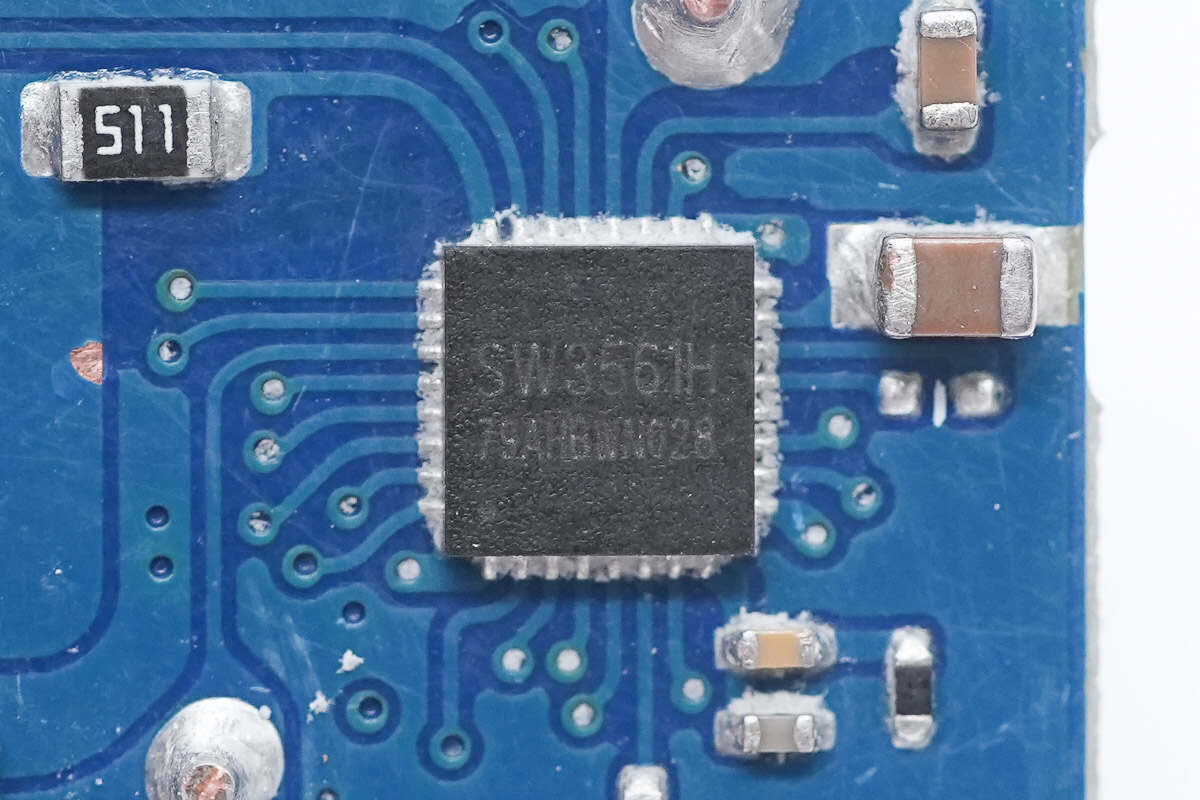

USB-C和USB-A口降压协议芯片来自智融，型号SW3561H，这是一颗支持双USB-C口输出的降压SoC芯片，芯片内部集成高效率同步降压控制器，支持20V5A功率输出，并支持USB PD3.1 SPR。芯片内部集成ARM Cortex-M0内核，集成Type-C逻辑，支持PD3.1/QC/SCP/UFCS融合快充等快充协议，支持快充协议定制。

智融SW3561H支持双USB-C口通路控制，支持线损补偿，搭配两颗同步降压开关管和对应接口的VBUS开关管即可实现双口降压输出。芯片内置的降压转换器默认工作频率为180KHz，支持定制工作频率，支持100W功率输出，满足小体积设计。芯片集成过热保护，输入输出过压/欠压保护，输出过流保护以及数据引脚过压保护等完善的保护机制，采用QFN-32封装。

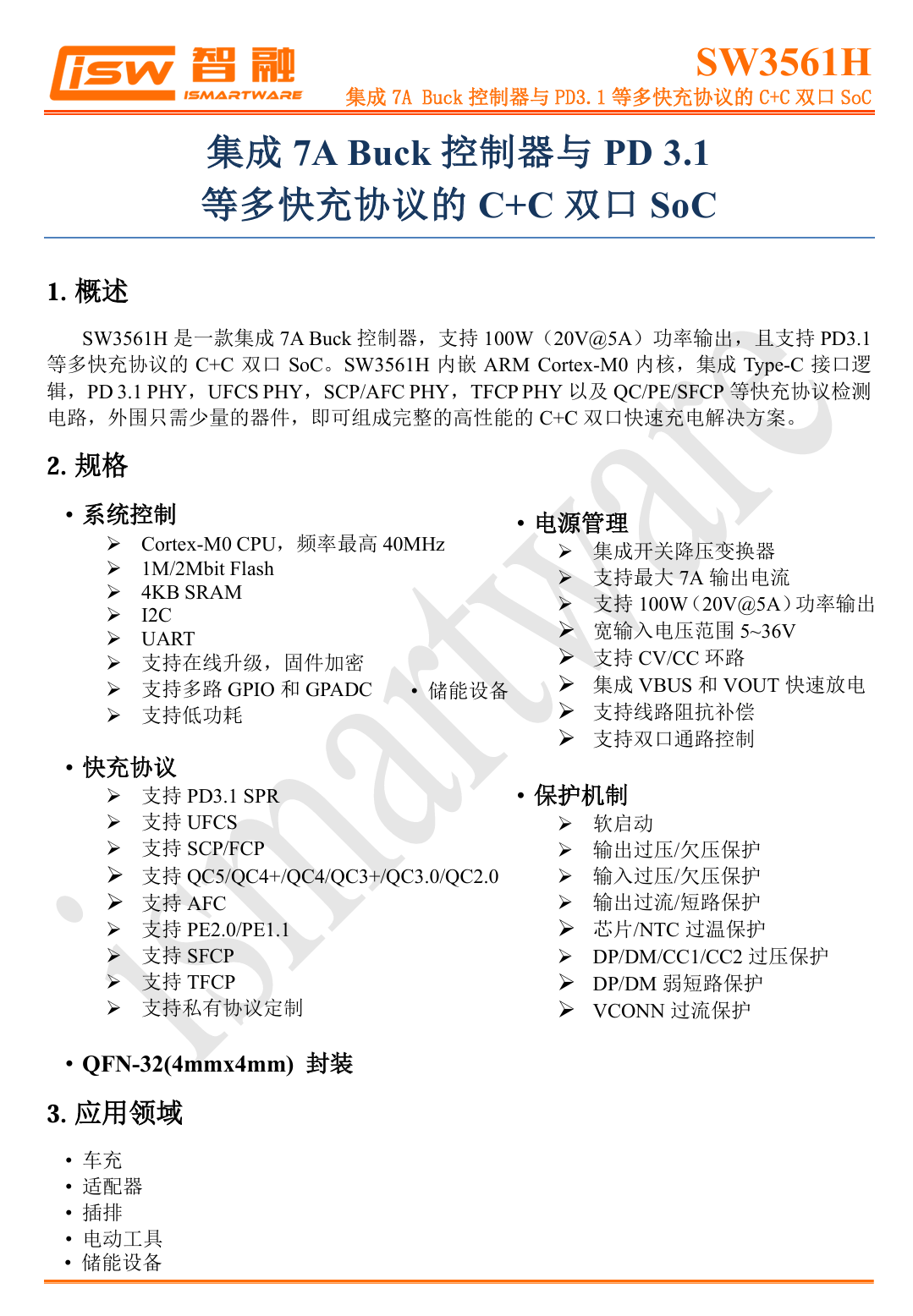

智融科技 SW3561H 资料信息。

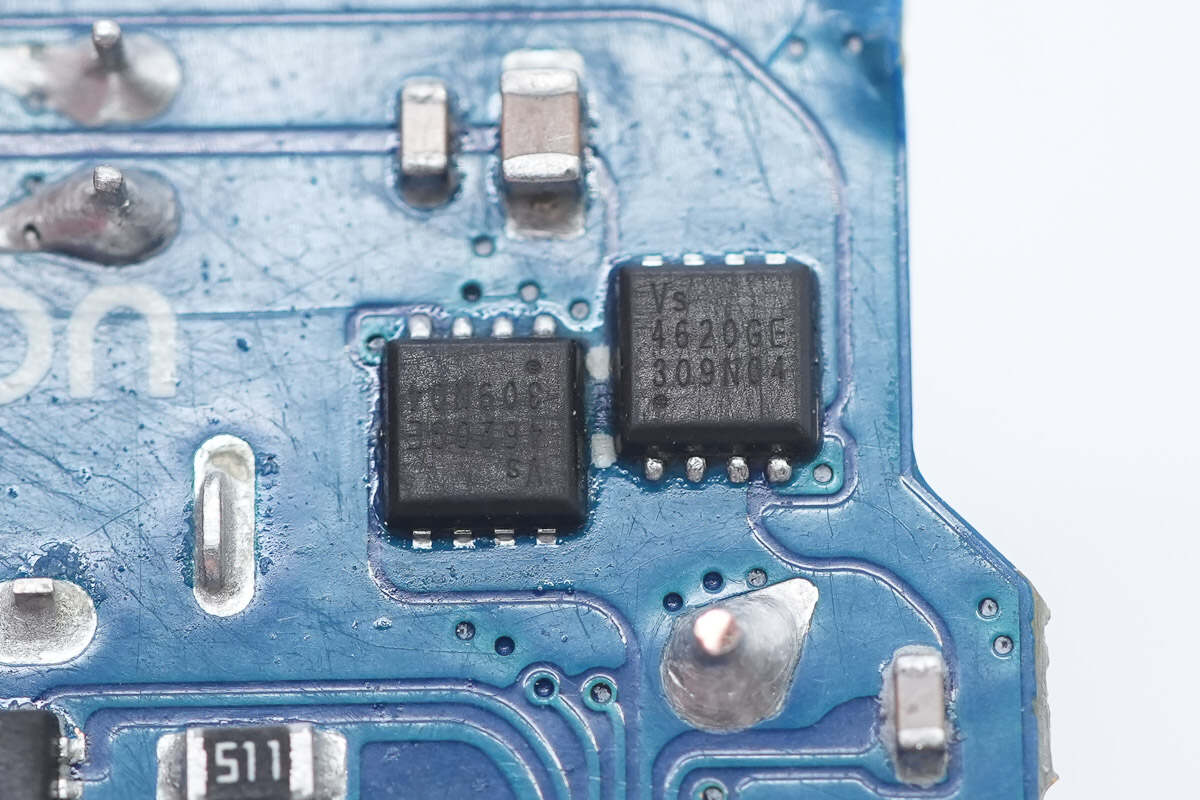

同步降压开关管来自威兆半导体，型号VS4620GEMC，NMOS，耐压40V，导阻6.4mΩ，采用PDFN3333封装。

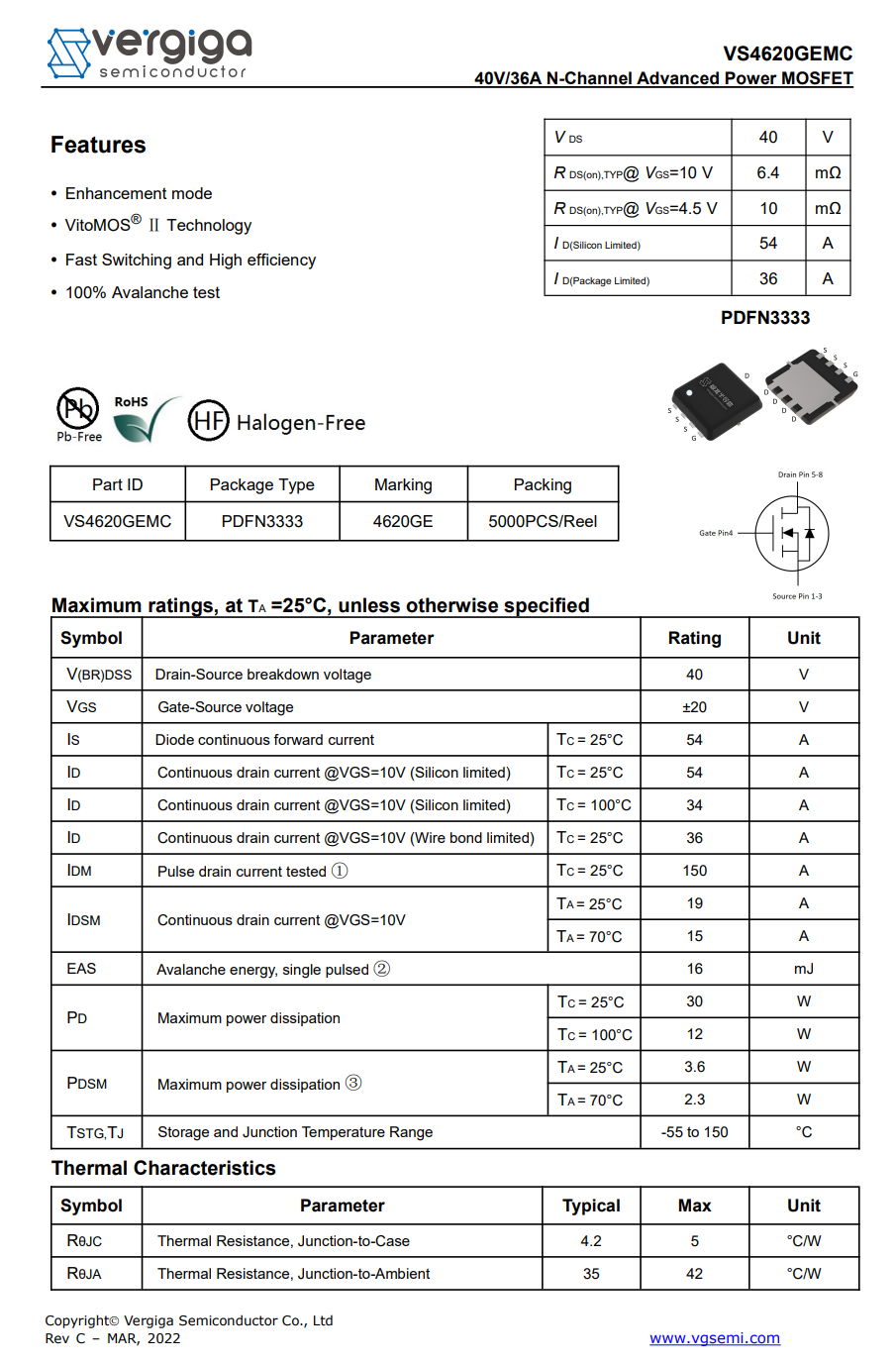

威兆半导体 VS4620GEMC 资料信息。

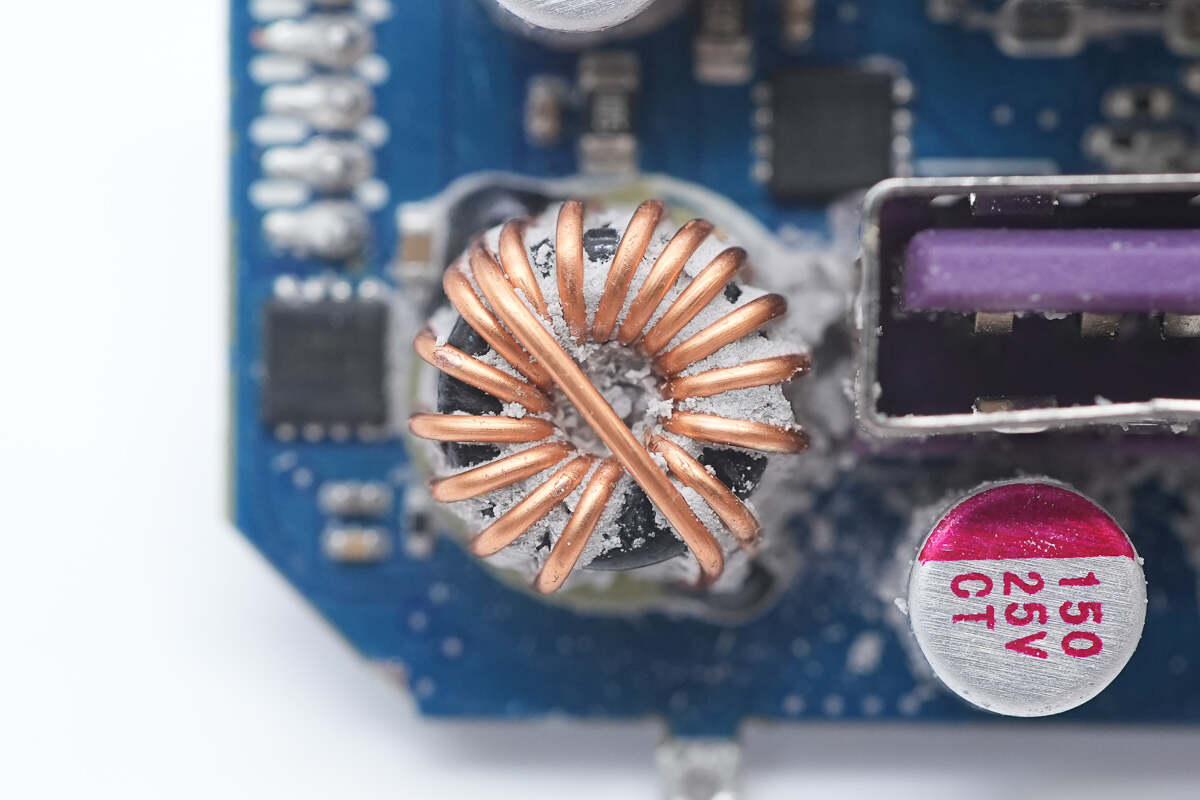

降压电感采用磁环绕制，底部设有电木板绝缘。

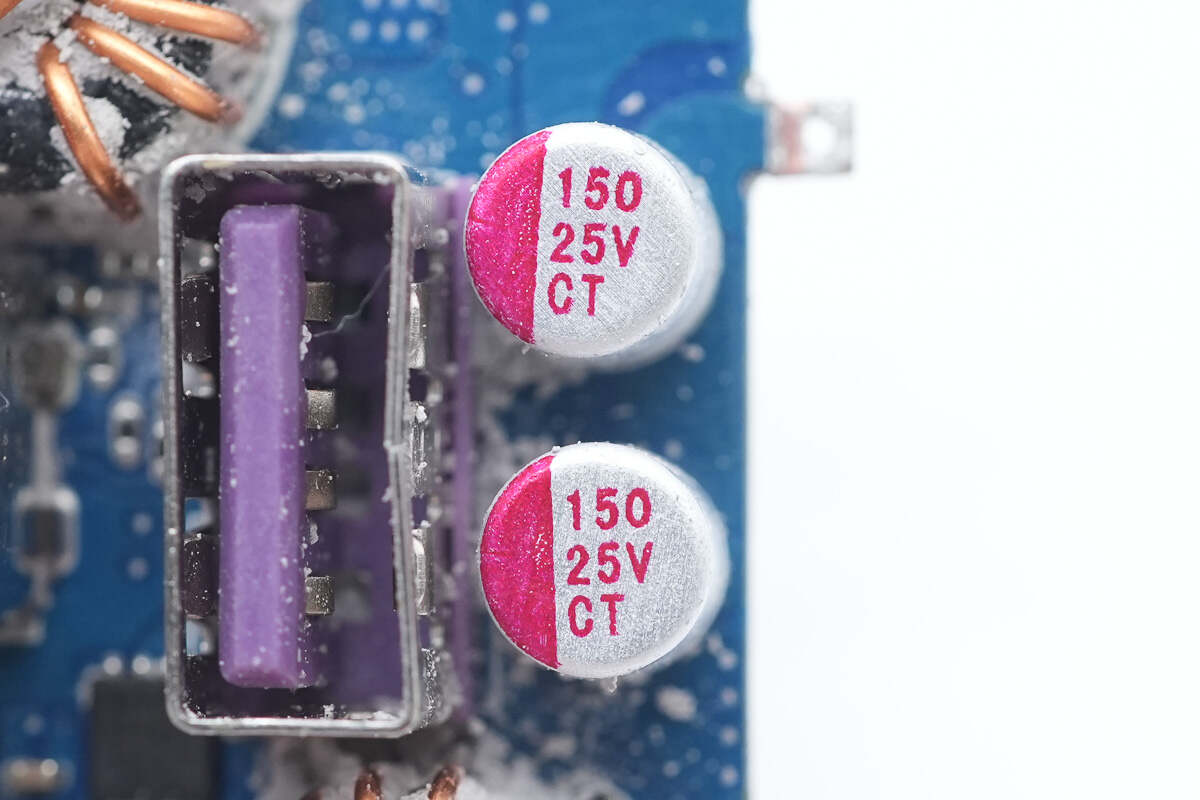

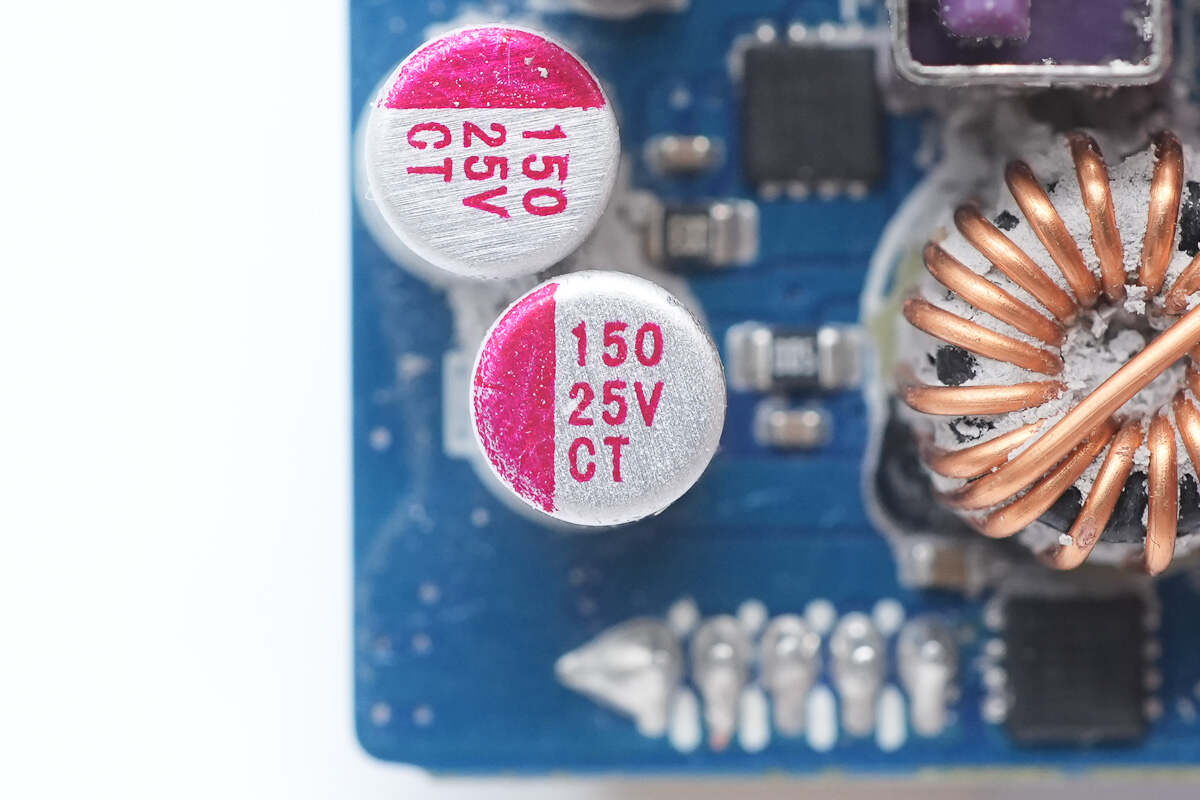

滤波固态电容规格为150μF25V。

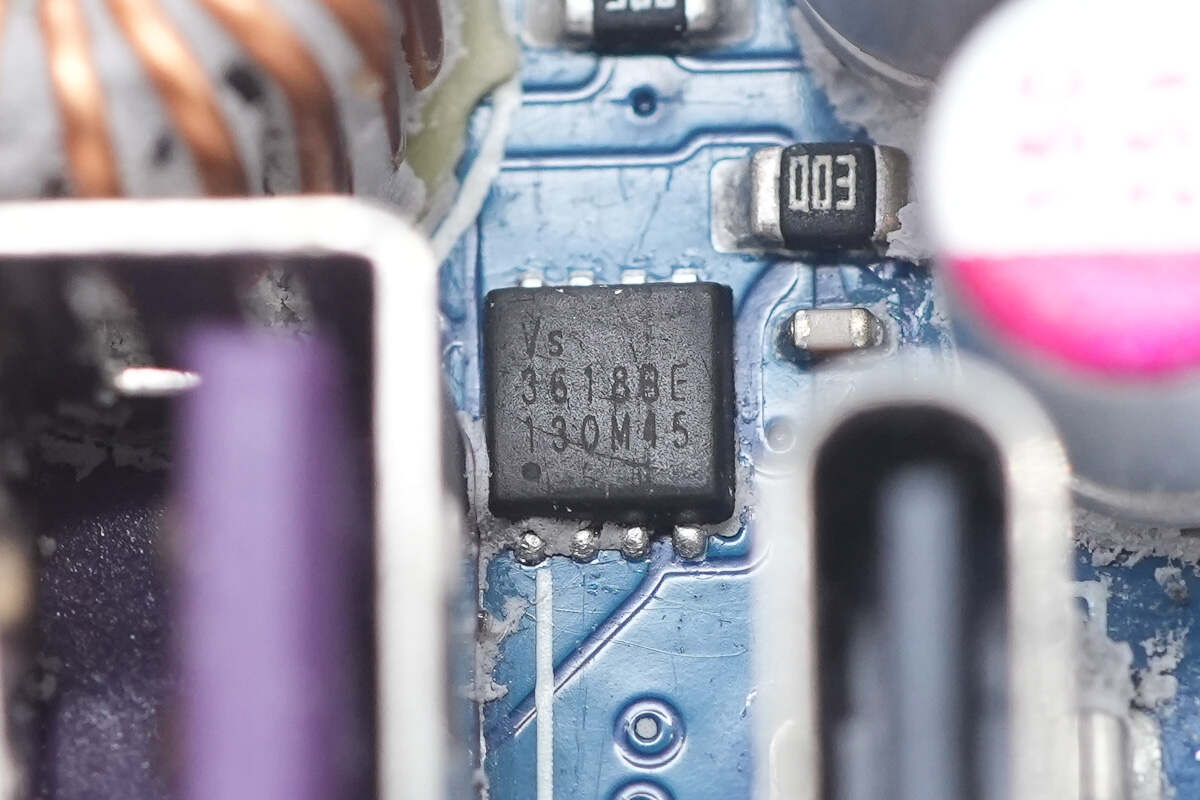

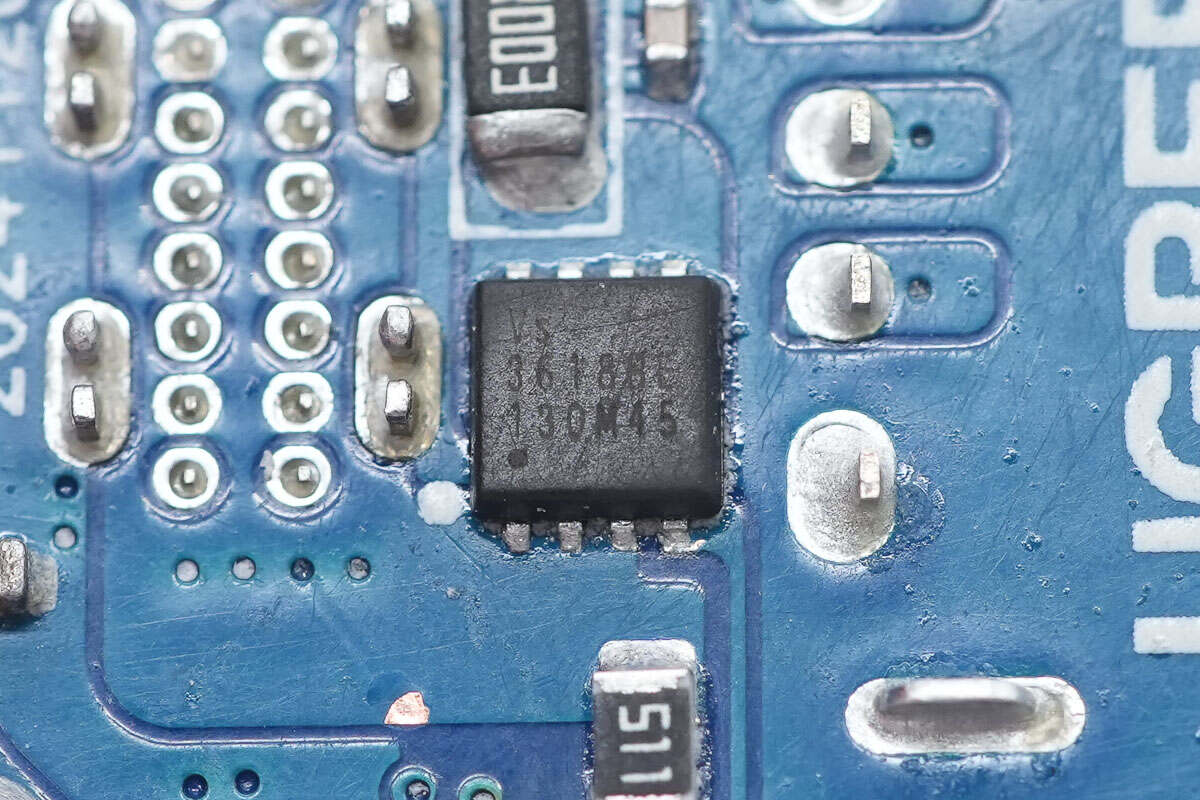

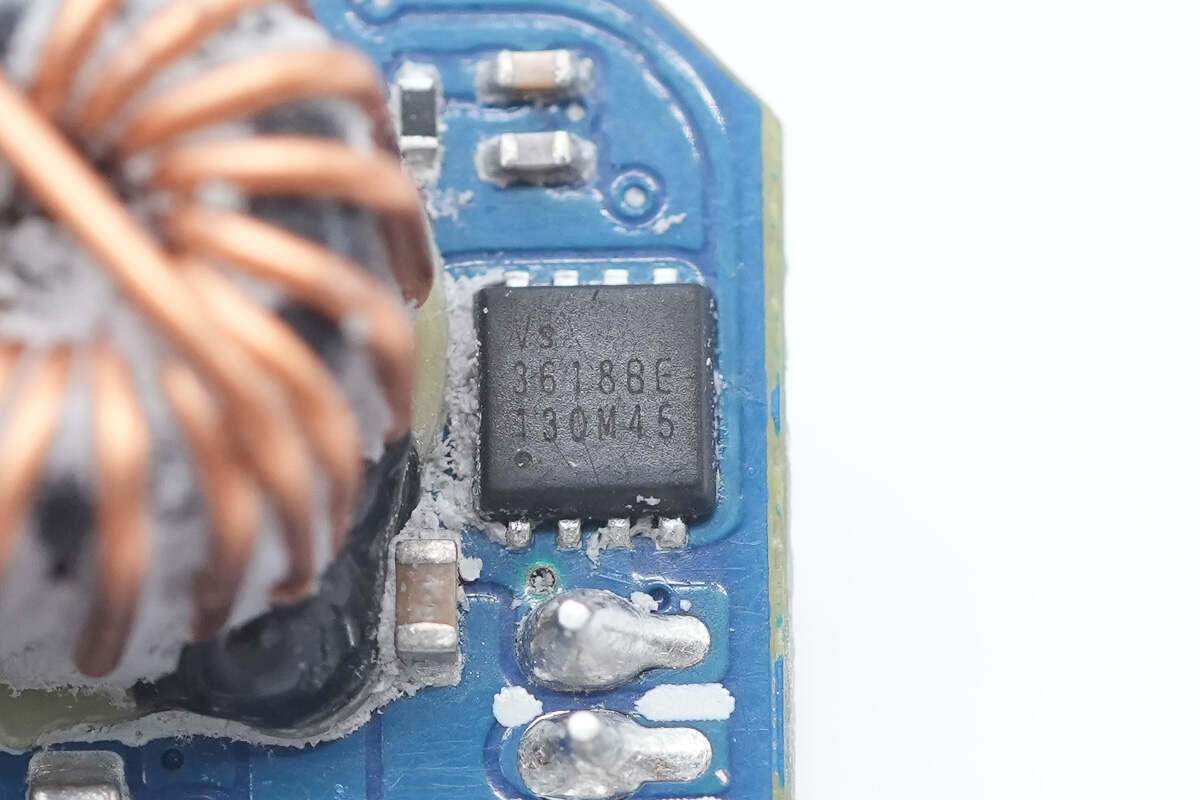

USB-C接口的VBUS开关管采用威兆半导体VS3618BE。

USB-A接口VBUS开关管型号相同。

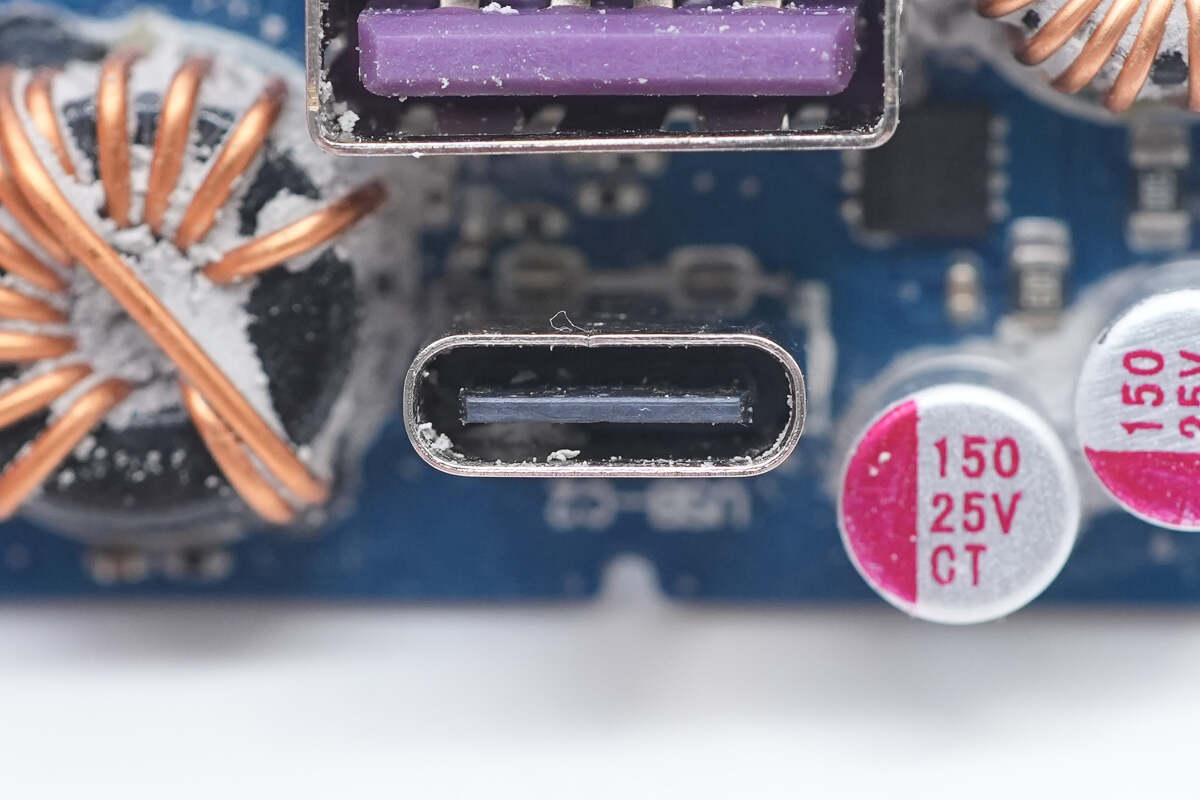

USB-C母座采用过孔焊接固定，黑色舌片不露铜。

USB-A母座采用过孔焊接固定，为紫色舌片。

最后来拆解伸缩线模块部分。

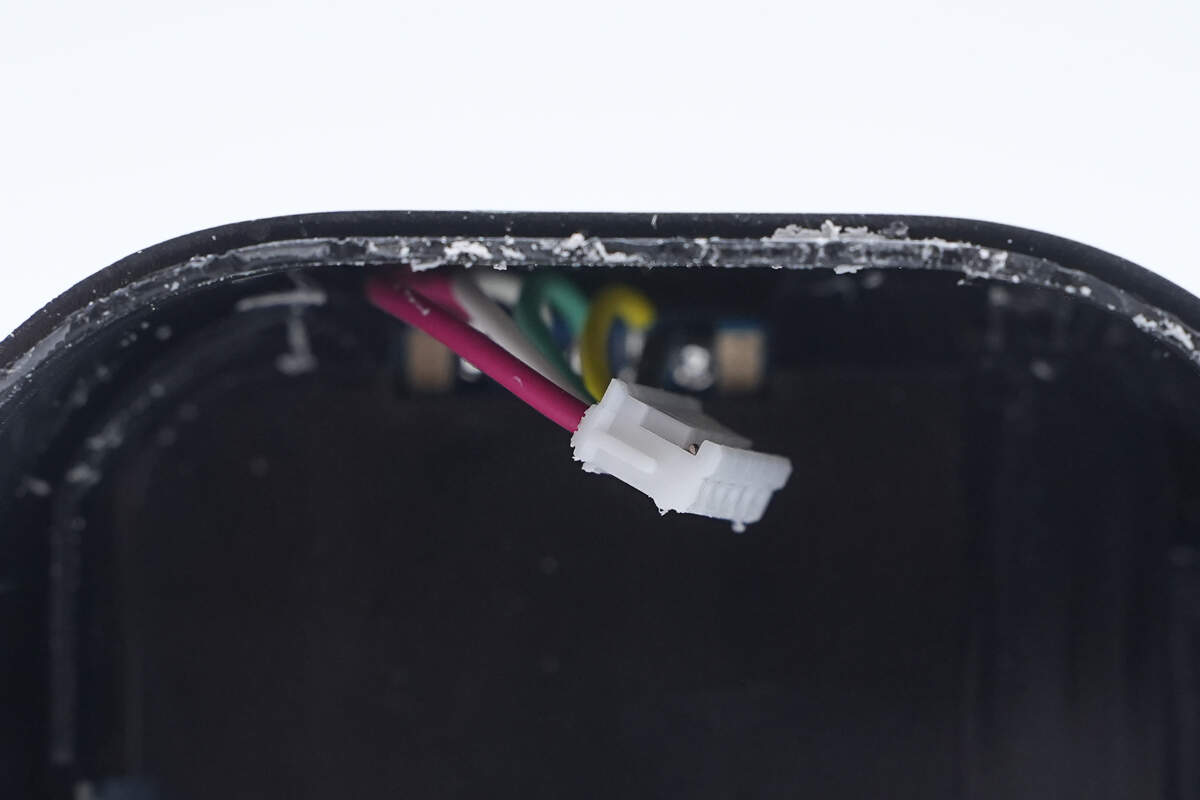

伸缩线模块设有连接器连接到PCBA模块。

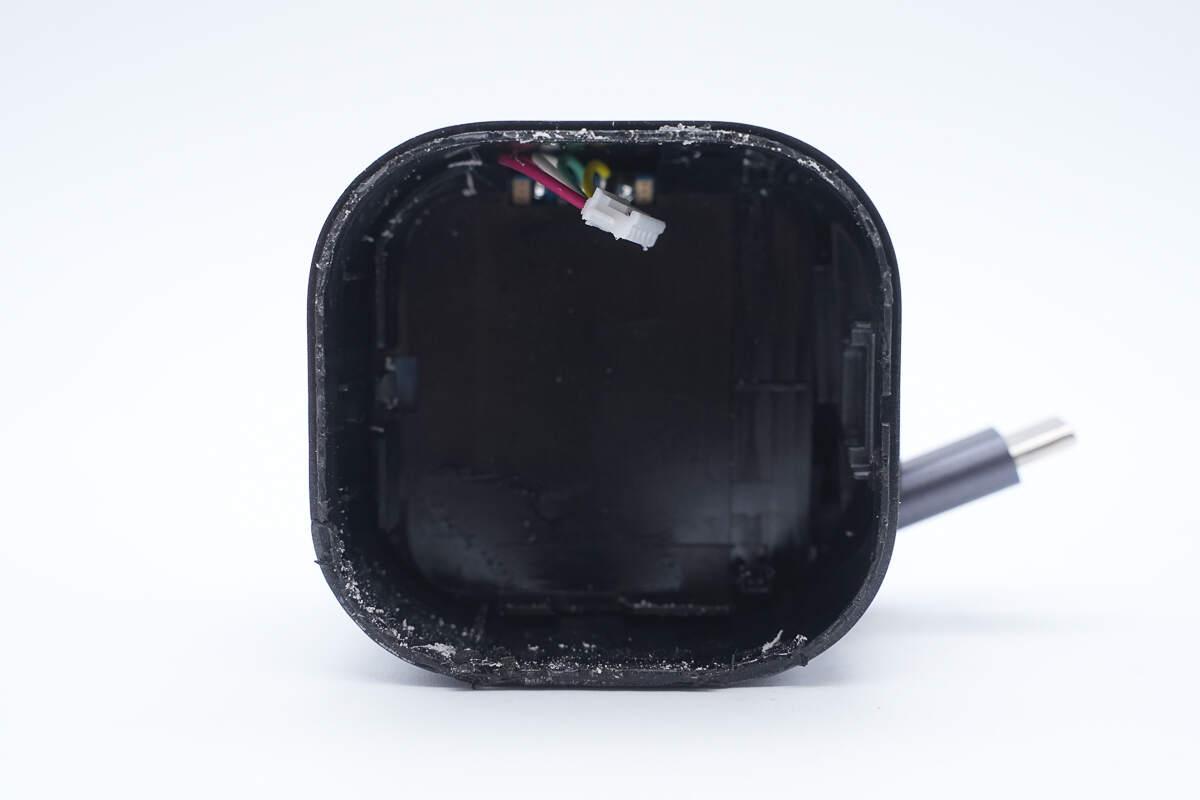

拆解取出内部伸缩线模块。

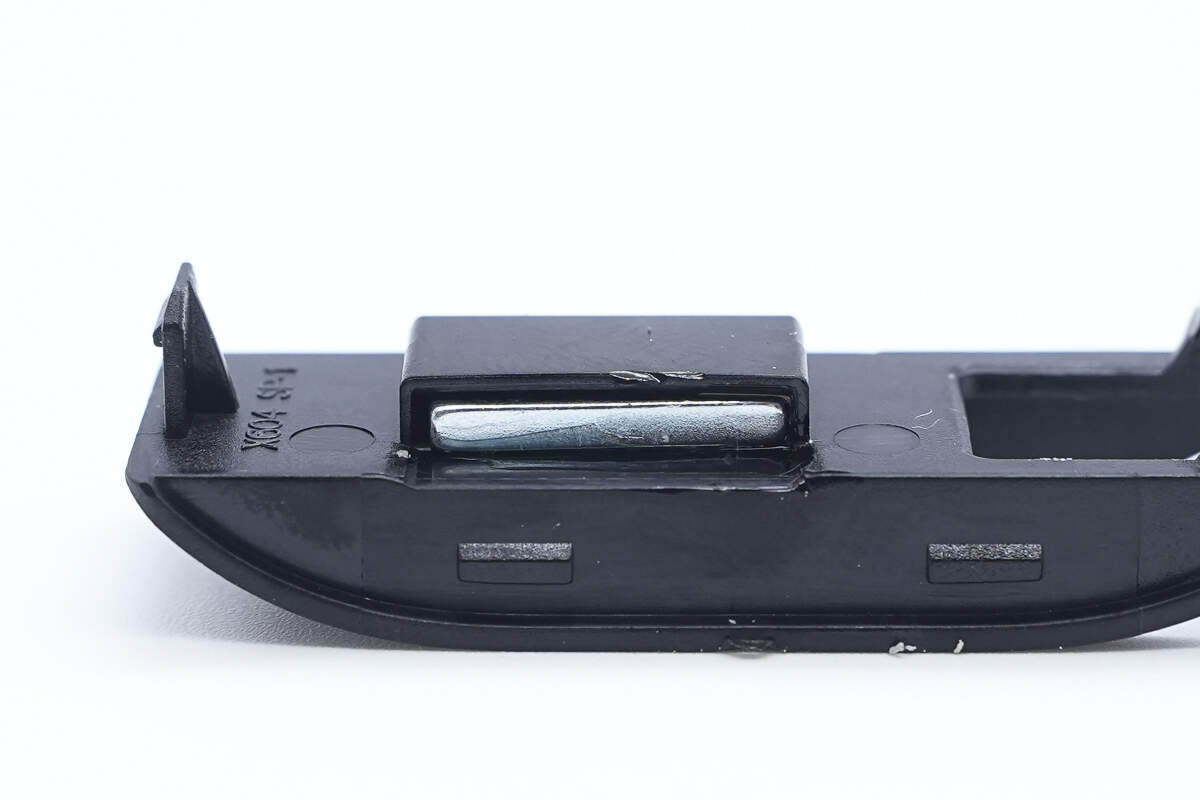

侧面盖板通过卡扣固定，内部设有磁铁吸附插头。

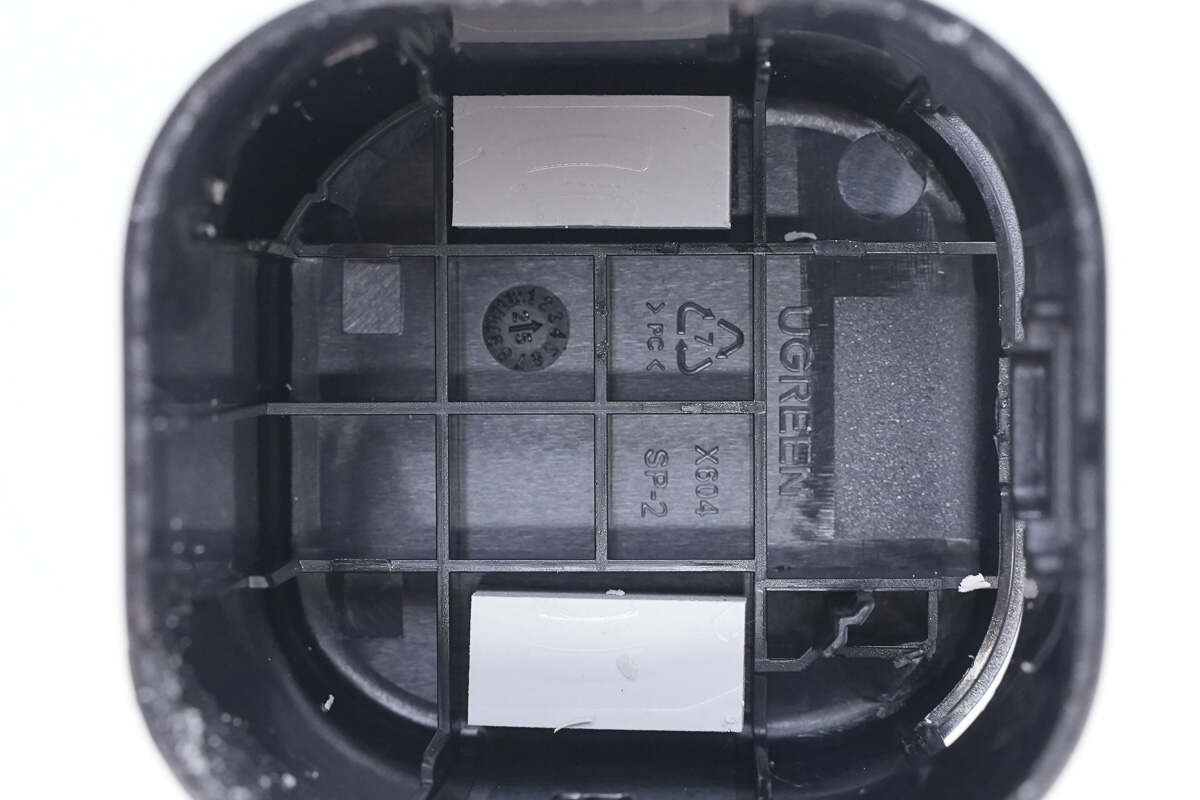

壳体内部设有缓冲胶垫。

伸缩线模块通过卡扣固定在盖板内部。

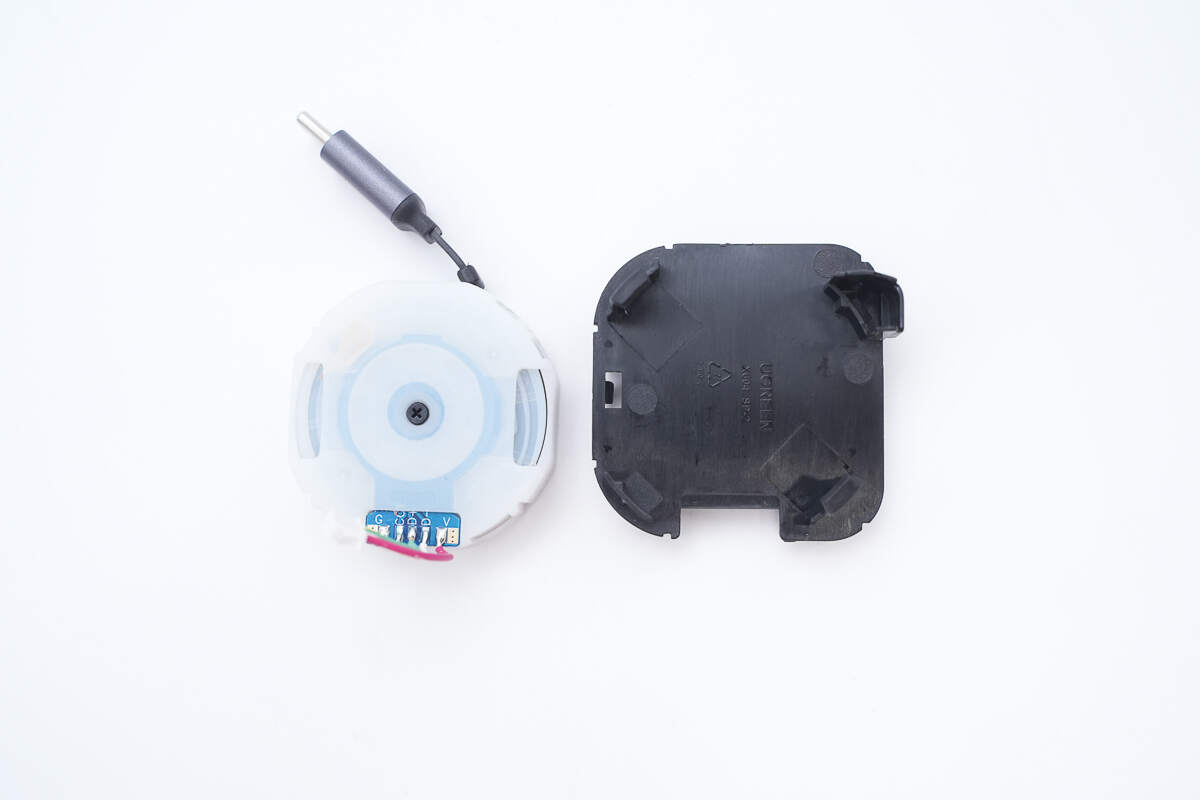

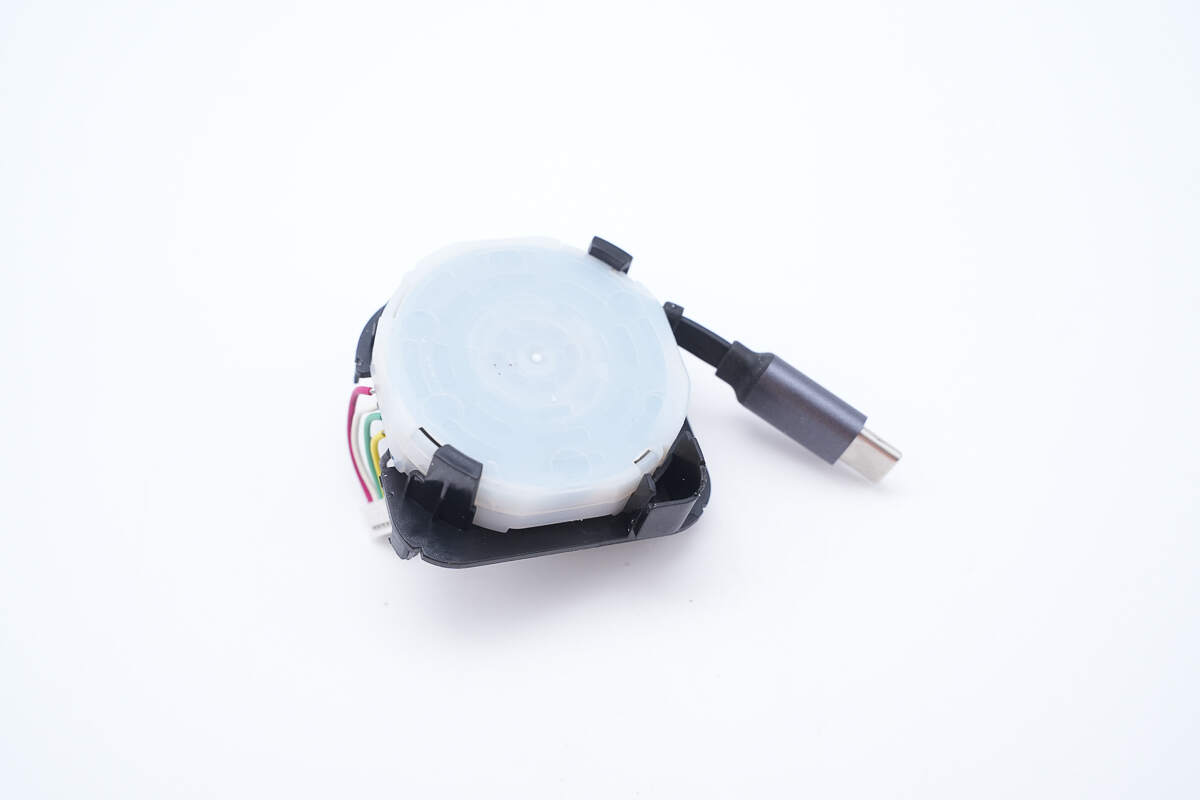

从盖板内部取出伸缩线模块。

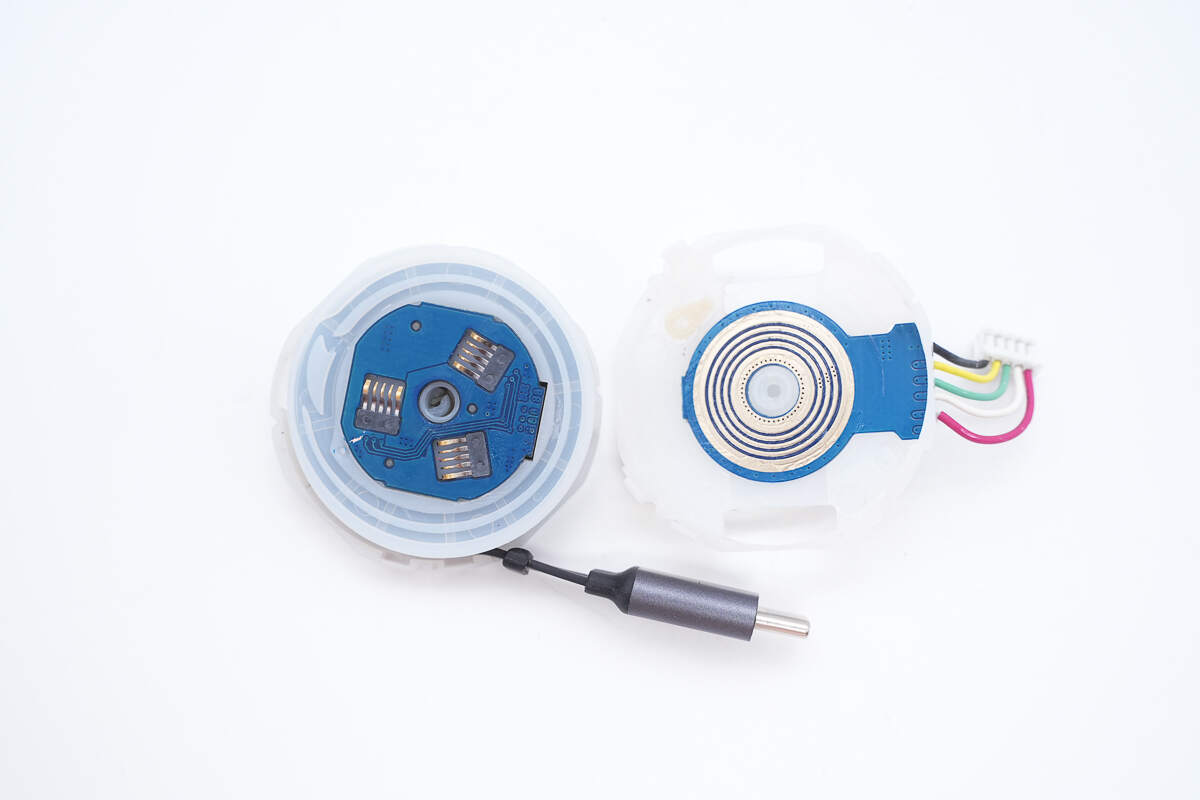

拆开伸缩线模块，内部设有PCB滑环和电刷。

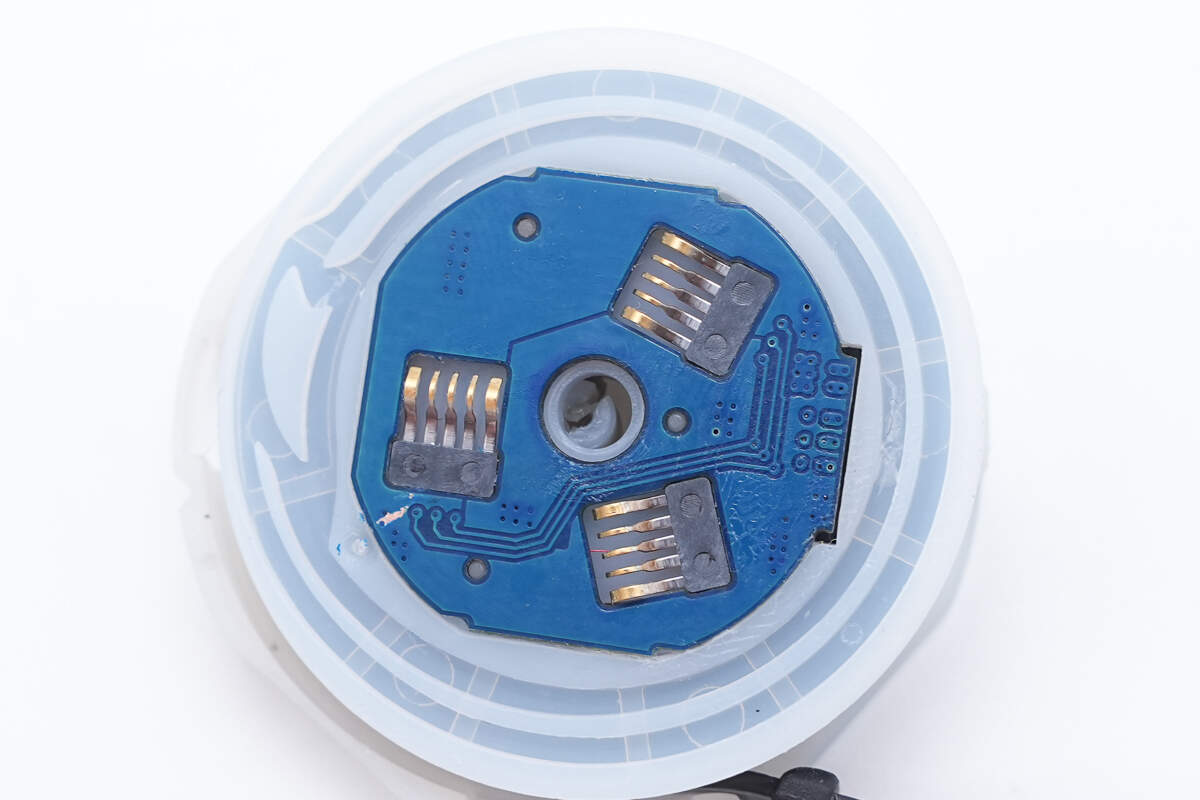

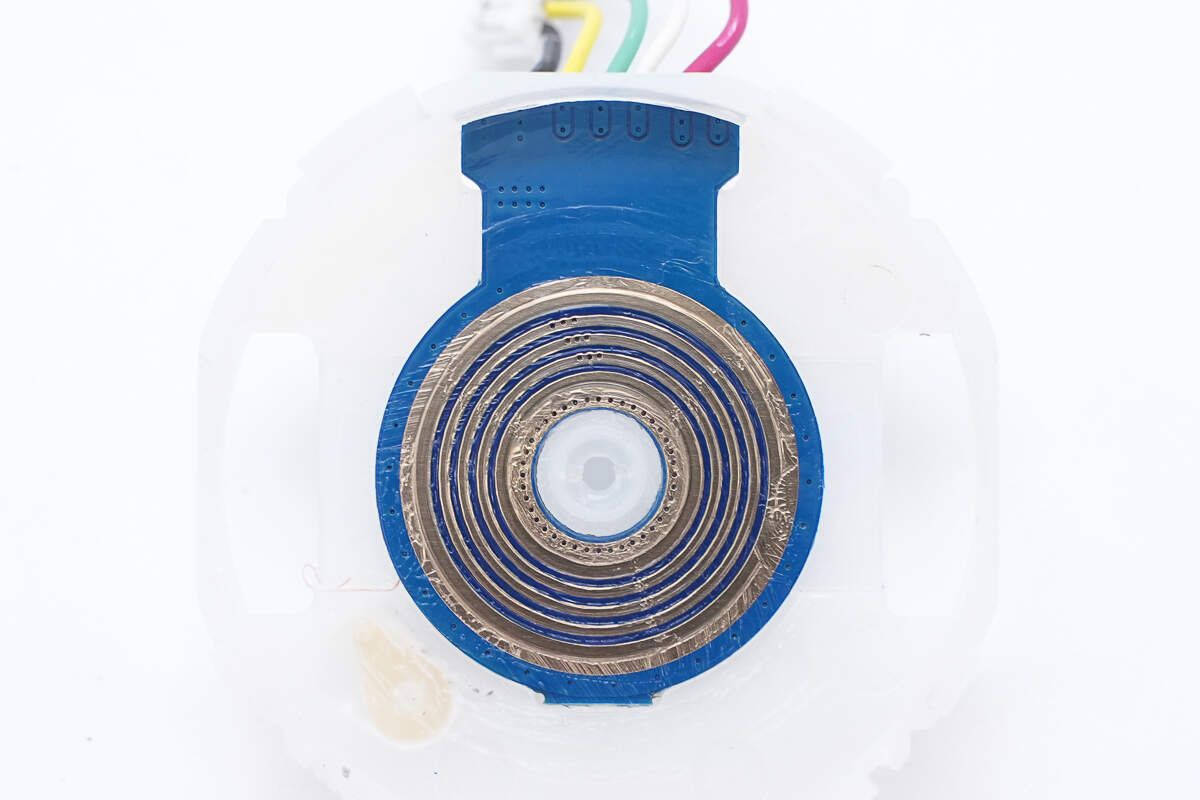

PCB滑环特写。

伸缩线轴设有三个电刷，增加载流能力。

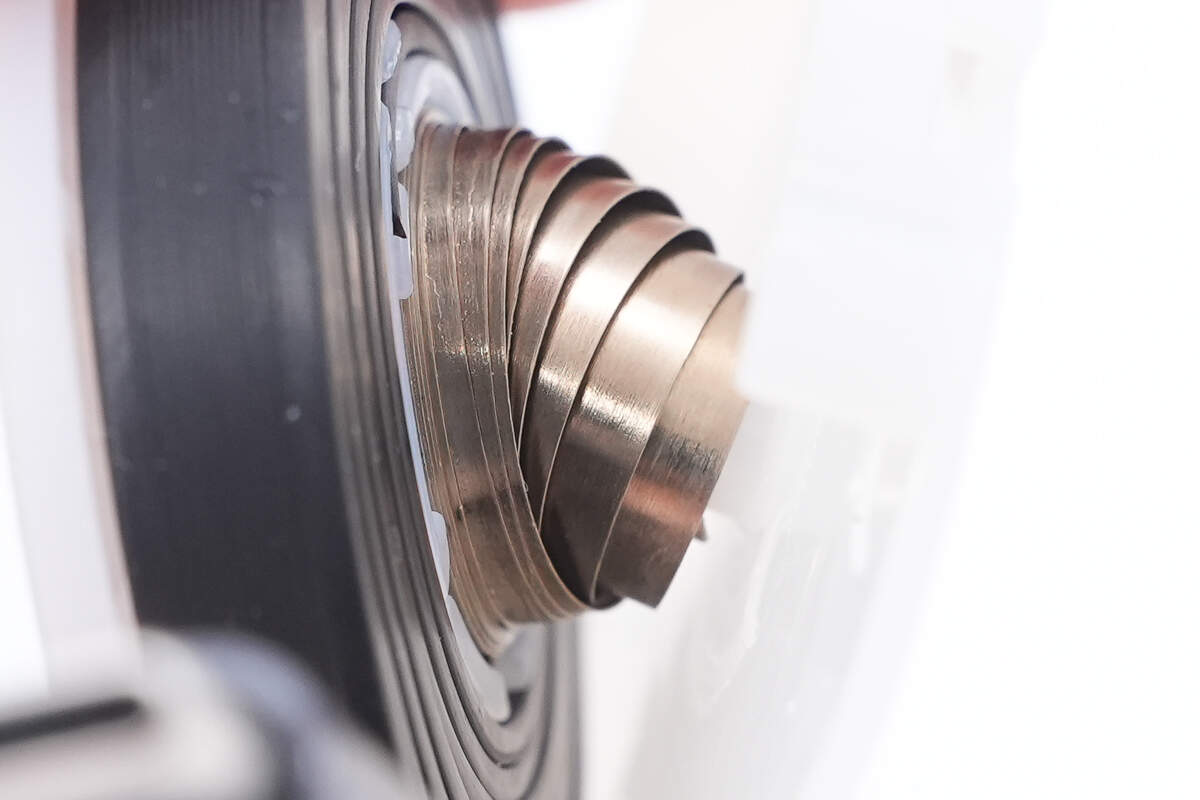

线轴内部发条结构特写。

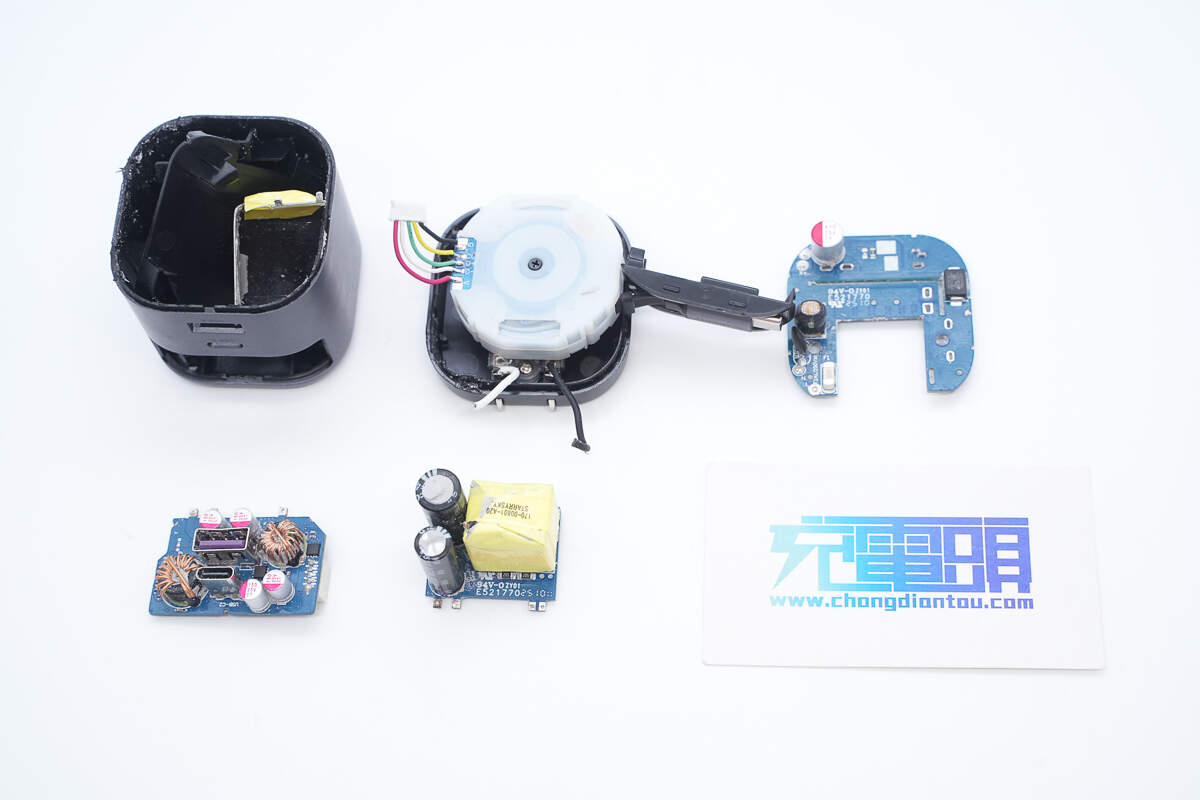

全部拆解一览，来张全家福。

充电头网拆解总结

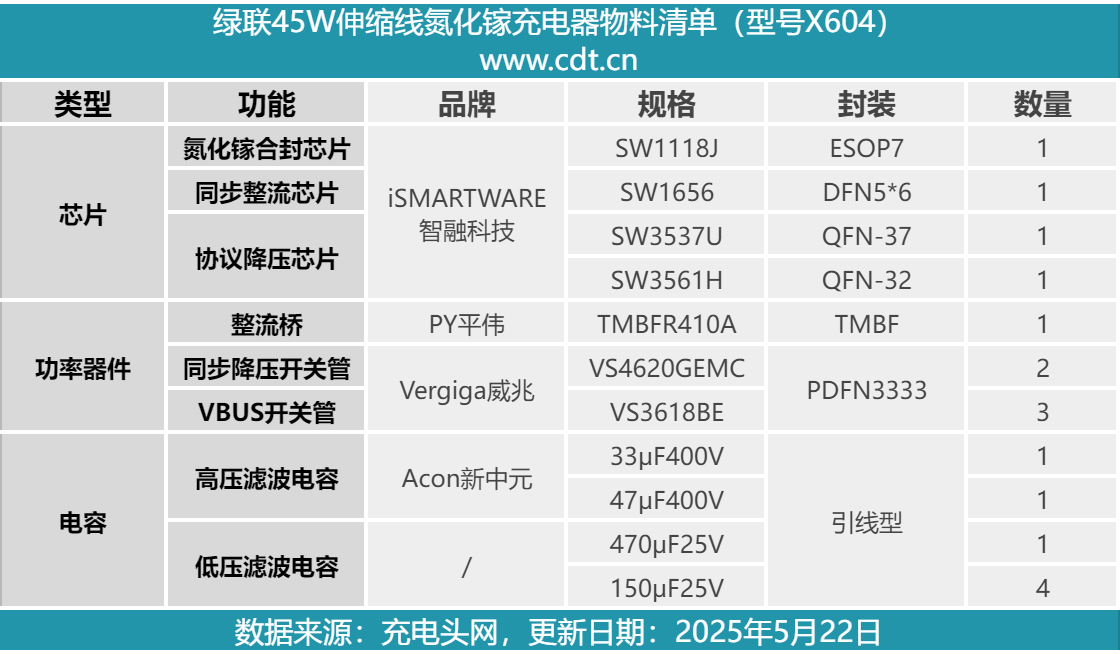

最后附上绿联45W伸缩线氮化镓充电器的核心器件清单，方便大家查阅。

绿联45W伸缩线氮化镓充电器自带70cm长USB-C伸缩线，具备8档长度，方便不同场合使用，充电器采用折叠插脚，便于日常携带。充电器USB-C接口和伸缩线均支持45W输出功率，多口同时使用时，伸缩线仍支持30W快充，保证使用体验。

充电头网通过拆解了解到，绿联这款充电器内部使用多块PCB焊接组成，充分利用空间。充电器内部电源方案来自智融科技，使用SW1118J氮化镓合封芯片搭配SW1656同步整流芯片，组成固定电压输出的开关电源。

降压芯片使用智融科技SW3537搭配SW3561H，用于两路USB-C和USB-A接口降压输出。充电器输出使用固态电容滤波，PCBA模块整体打胶灌封，提升散热性能和使用体验，内部做工和用料扎实可靠。
