拆解报告：UGREEN绿联45W伸缩线氮化镓充电器X604

前言

绿联推出了一款自带伸缩线的快充充电器，这款充电器采用氮化镓技术，外观小巧精致。充电器具备1C1A接口，并配有70cm长USB-C线，伸缩线具备8档长度，方便不同场合使用，并配备折叠插脚，便于日常携带。

这款充电器输出功率为45W，USB-C接口和自带线均支持45W输出，USB-A接口支持22.5W快充，并支持功率自动分配，接口同时使用时，自带线仍然支持30W快充输出。

绿联45W伸缩线氮化镓充电器采用全套智融芯片，初级采用支持谷底锁定功能的氮化镓合封芯片SW1118J以及内置MOS的同步整流转换器SW1656，方案效率高，温升低，使得产品可靠性更高，同时也给用户带来极好的充电温度体验。协议端采用SW3537搭配SW3561H，具有业界一流的兼容性，满足客户各种产品应用。

下面充电头网就带来绿联这款伸缩线氮化镓充电器的拆解，一起看看内部的设计和用料。

绿联45W伸缩线氮化镓充电器开箱

包装盒正面印有UGREEN绿联品牌，产品卖点和产品外观图。

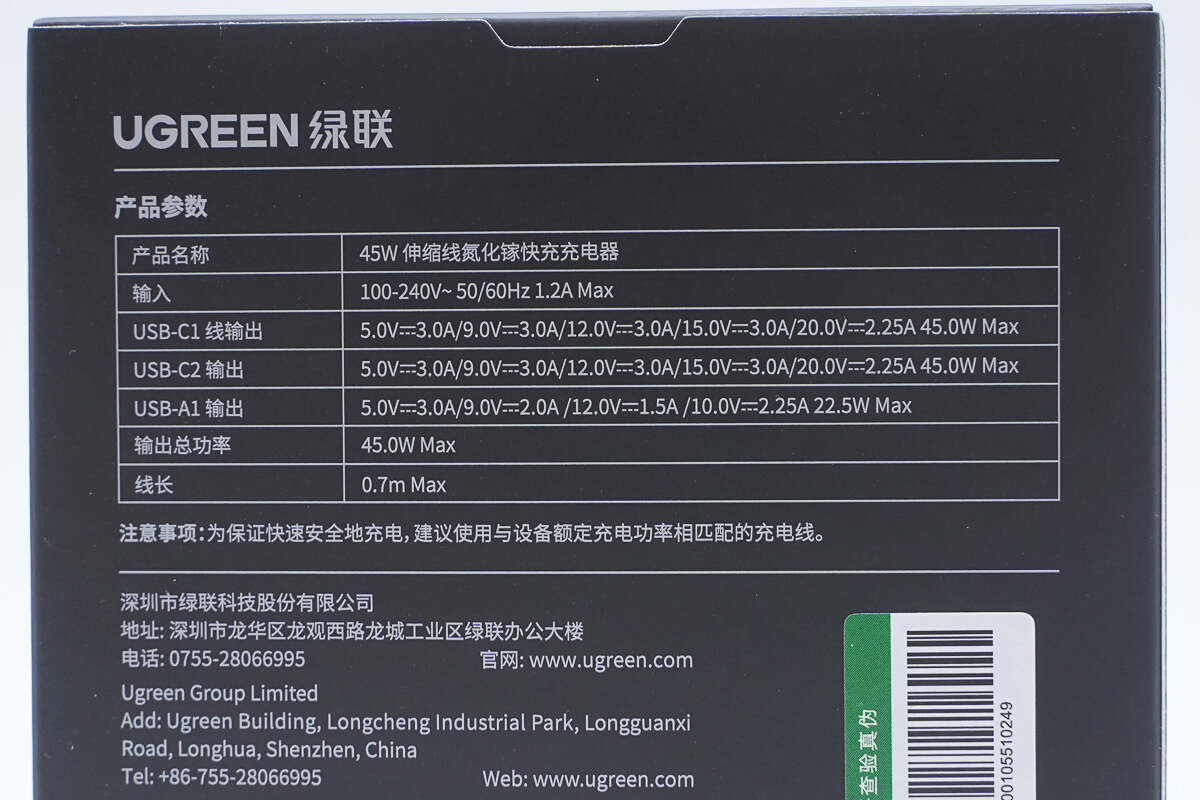

包装盒背面印有产品参数和注意事项等。

包装盒上参数特写，下面到产品实物展示环节再介绍。

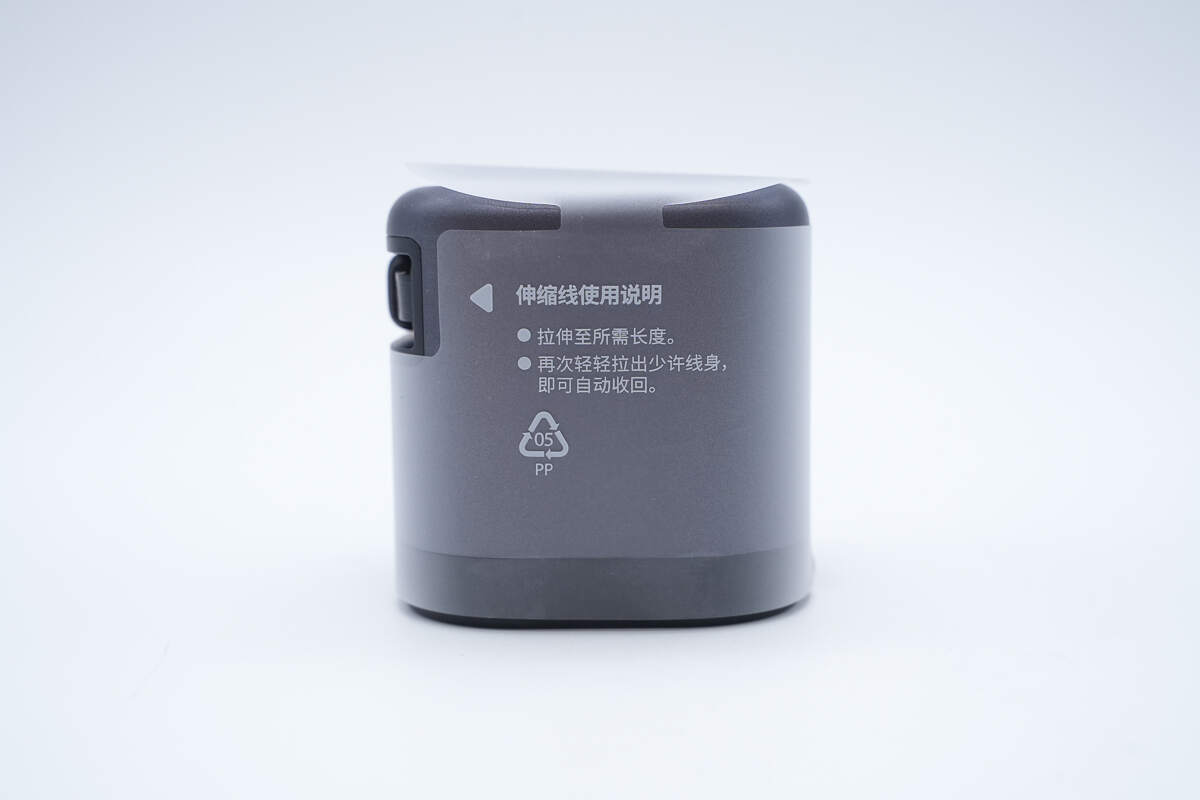

充电器包裹保护膜，标注伸缩线使用方式。

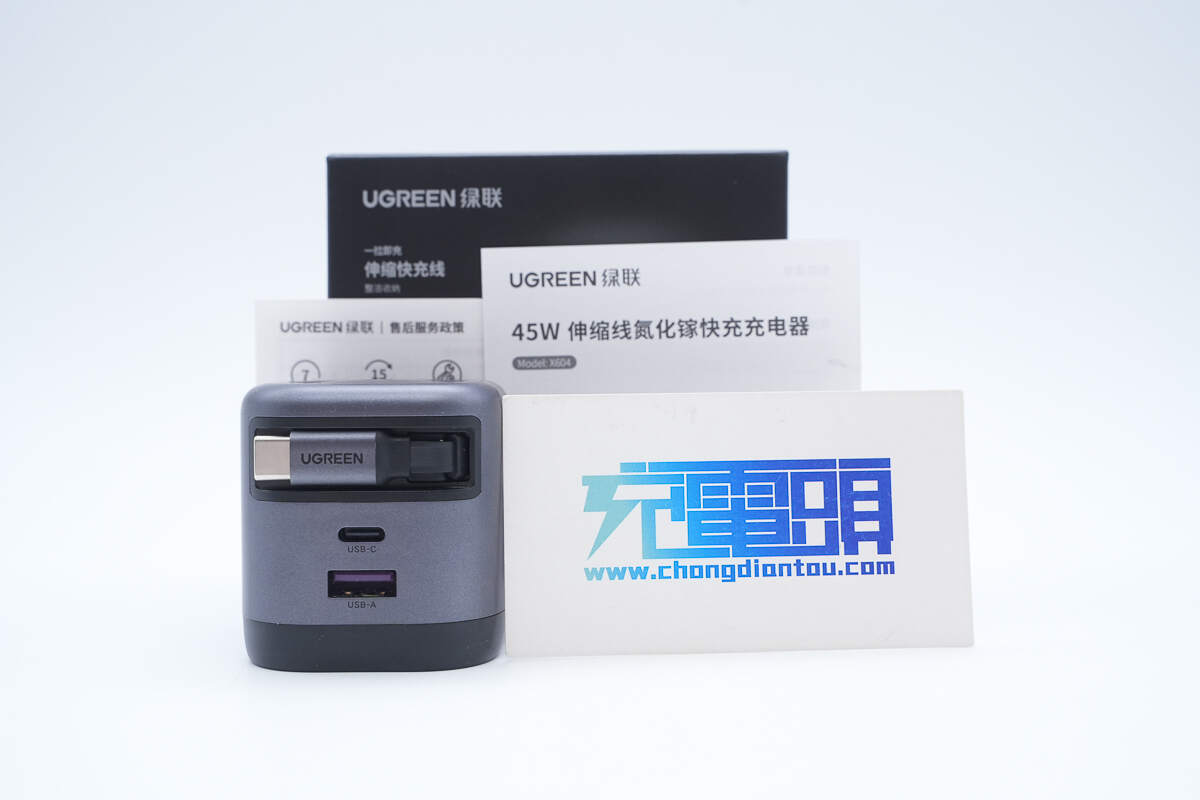

包装内含充电器，使用说明书和保修卡。

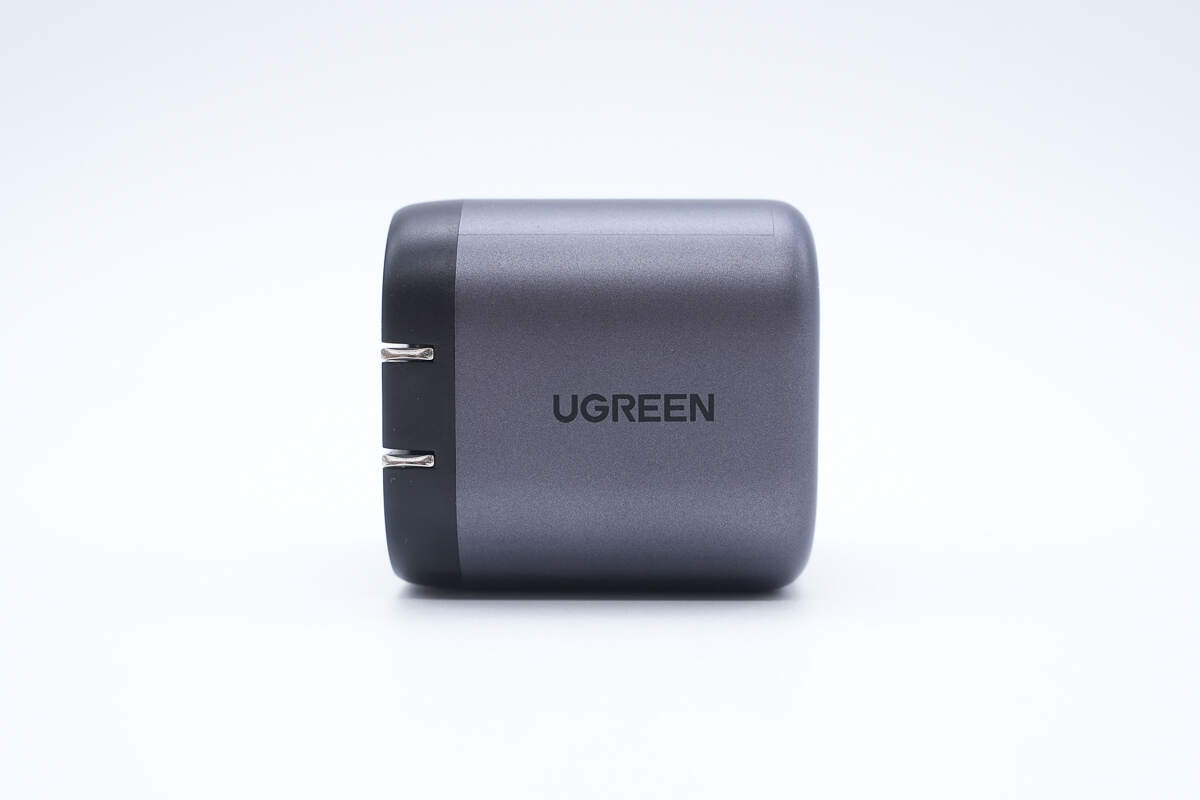

充电器正面印有UGREEN绿联品牌。

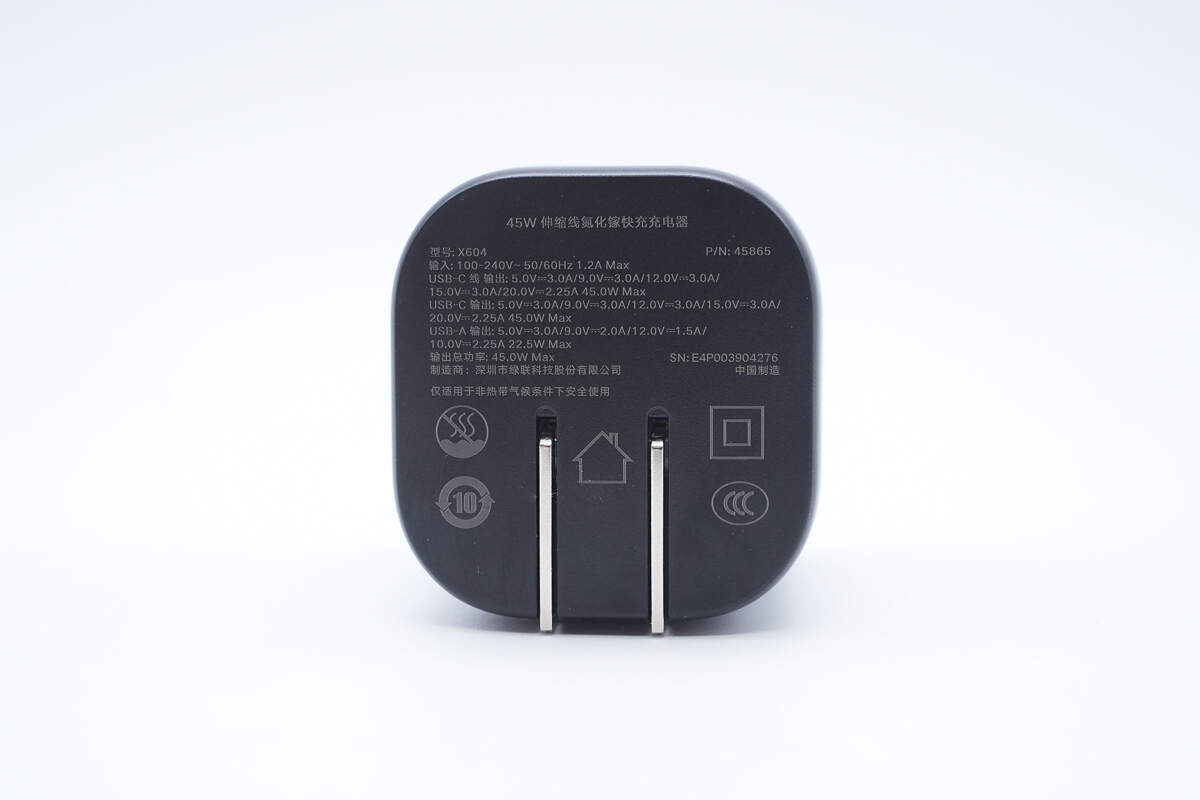

机身底部印有产品信息。

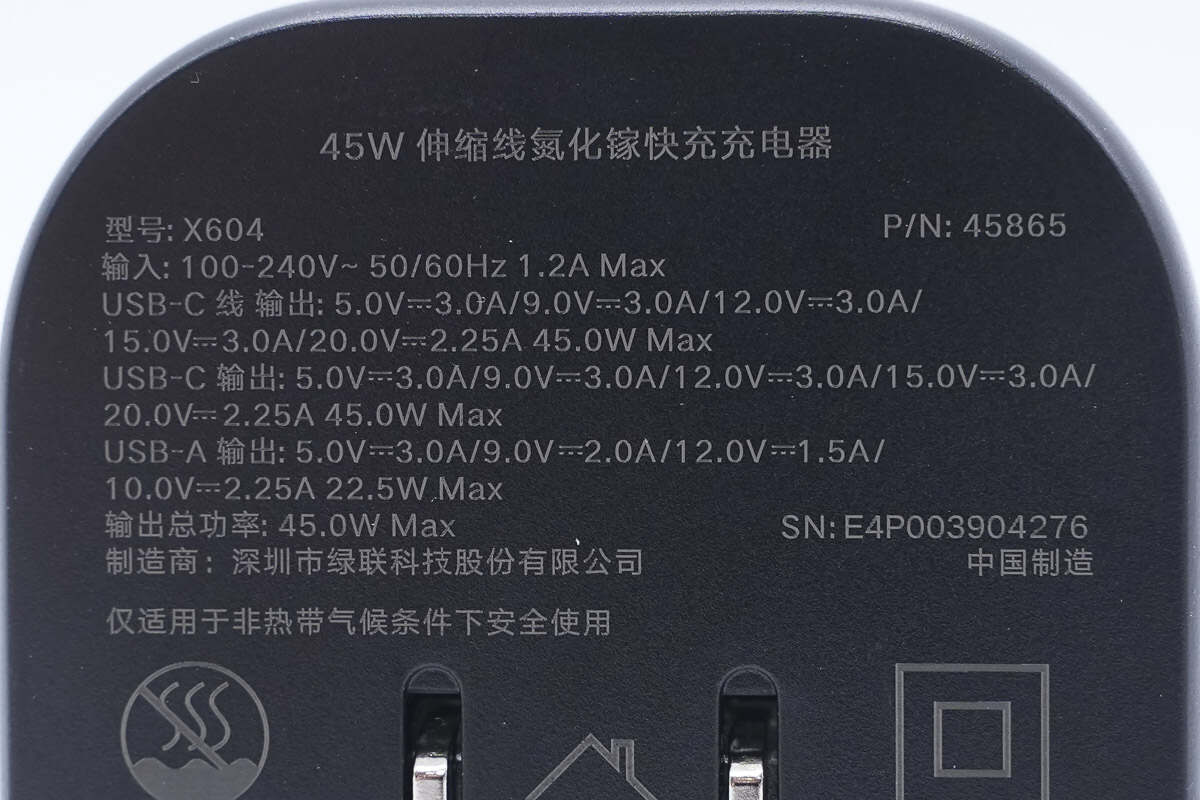

充电器参数特写

45W 伸缩线氮化镓快充充电器

型号：X604

输入：100-240V~50/60Hz 1.2A Max

USB-C线输出：5V3A、9V3A、12V3A、15V3A、20V2.25A 45W Max

USB-C输出：5V3A、9V3A、12V3A、15V3A、20V2.25A 45W Max

USB-A输出：5V3A、9V2A、12V1.5A、10V2.25A 22.5W Max

输出总功率：45W Max

制造商：深圳市绿联科技股份有限公司

产品通过了CCC认证。

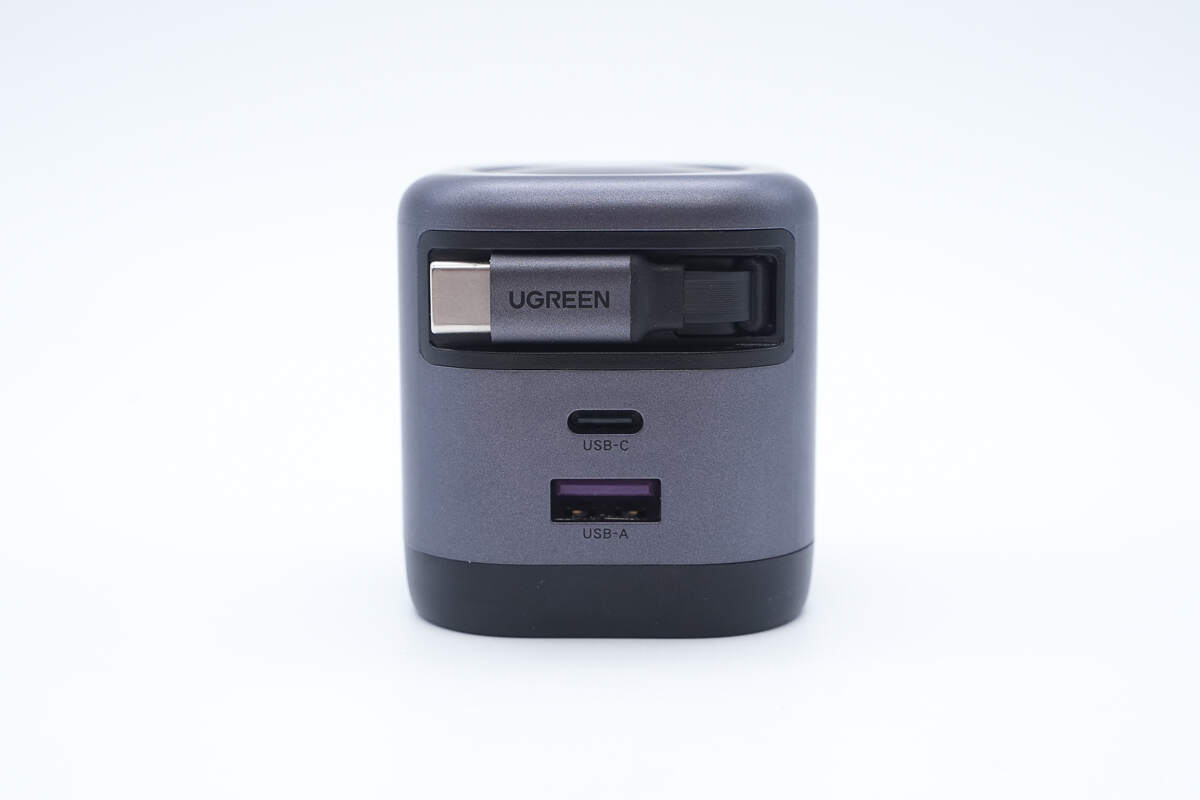

机身另一侧设有伸缩线，USB-C接口和USB-A接口。

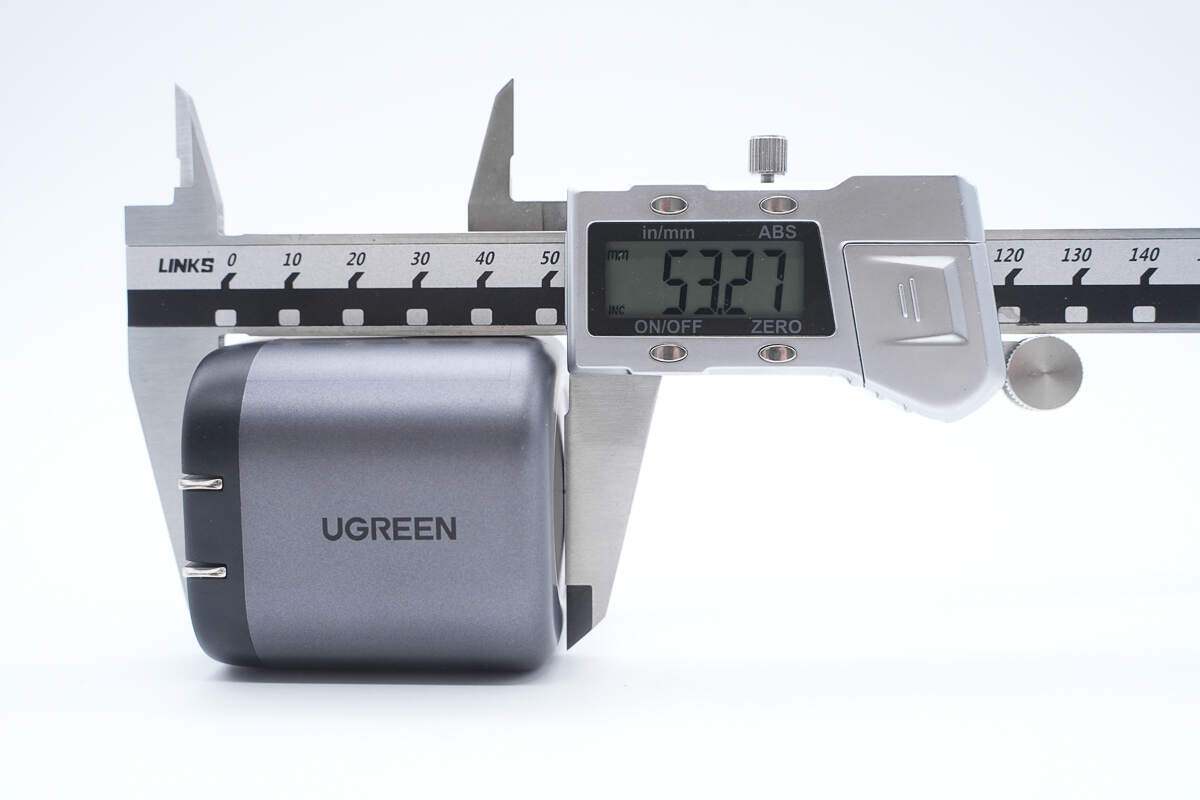

使用游标卡尺测得绿联45W伸缩线氮化镓充电器机身高度约为53.3mm。

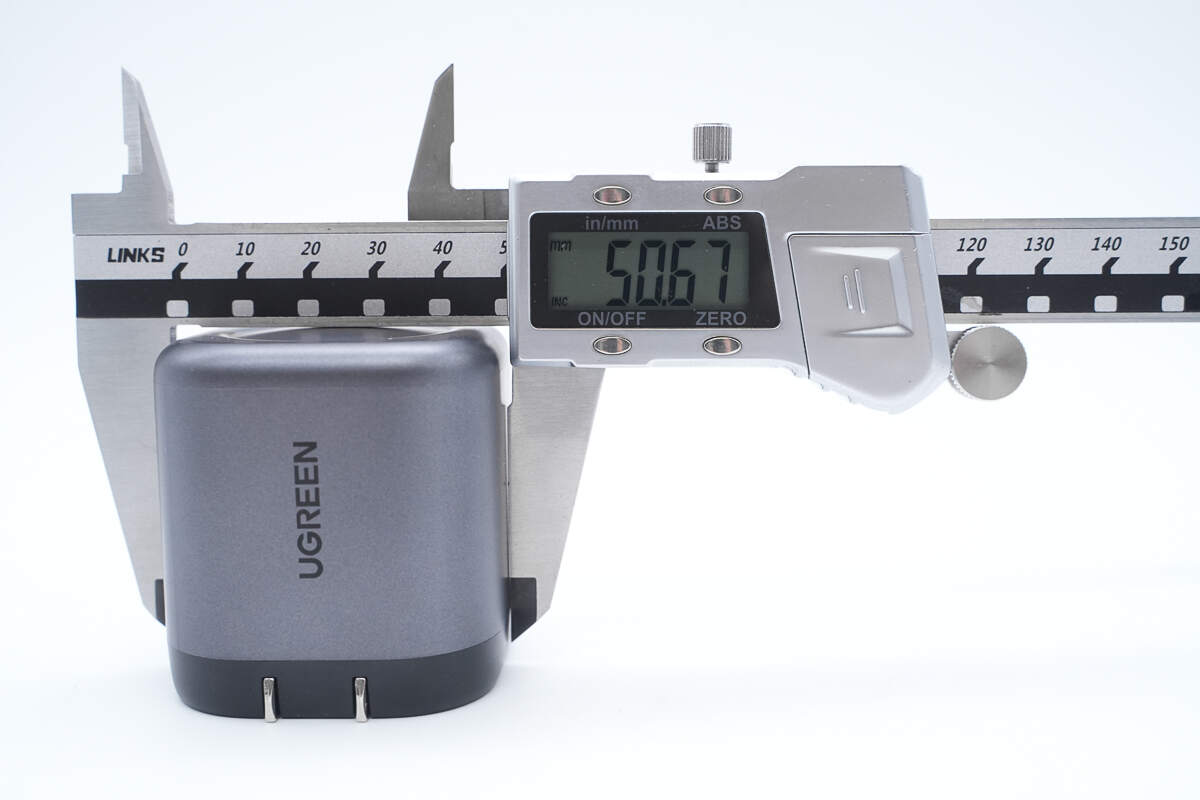

机身宽度约为50.7mm。

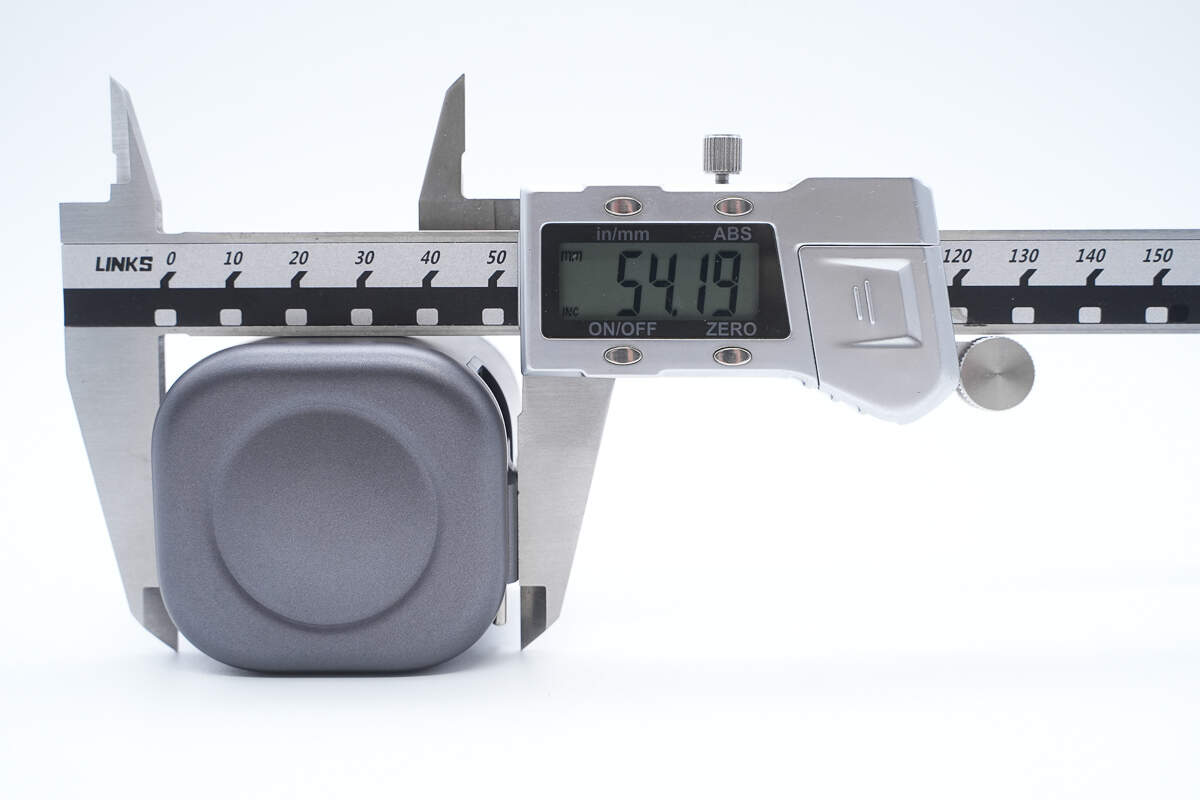

机身深度约为54.2mm。

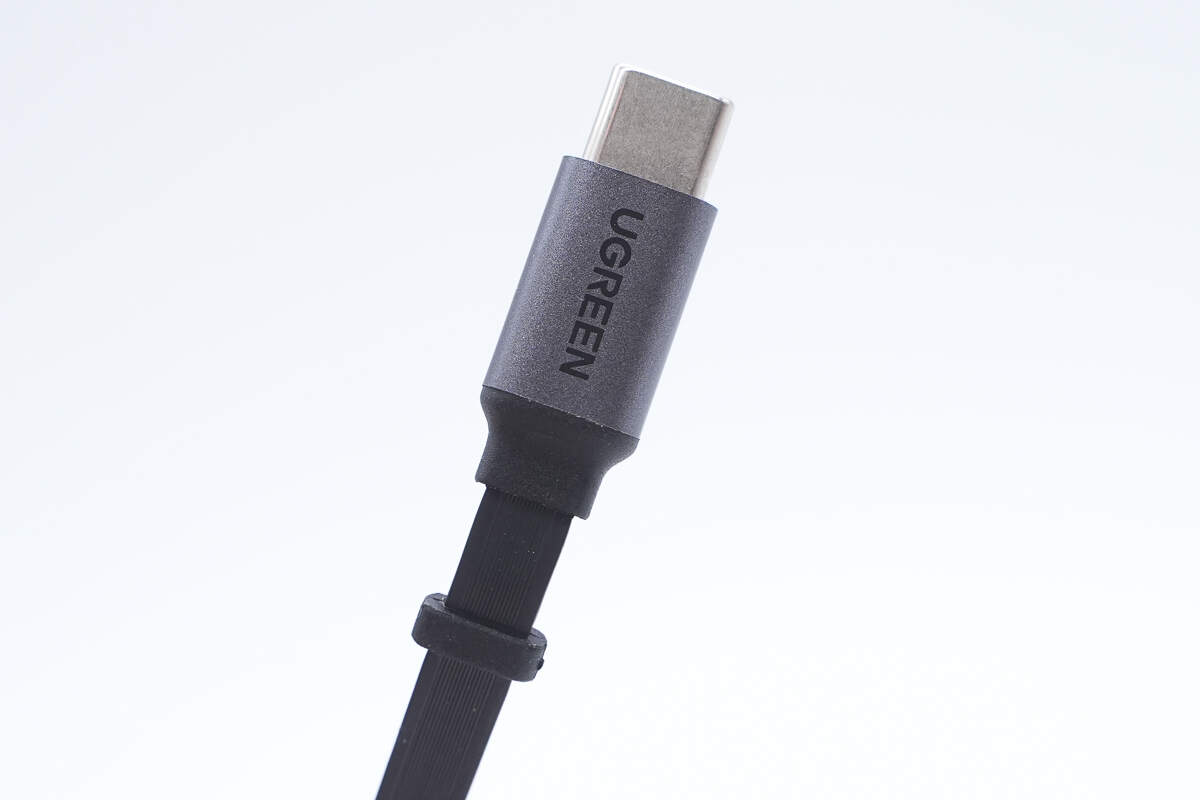

伸缩线插头采用金属外壳，印有UGREEN绿联品牌。

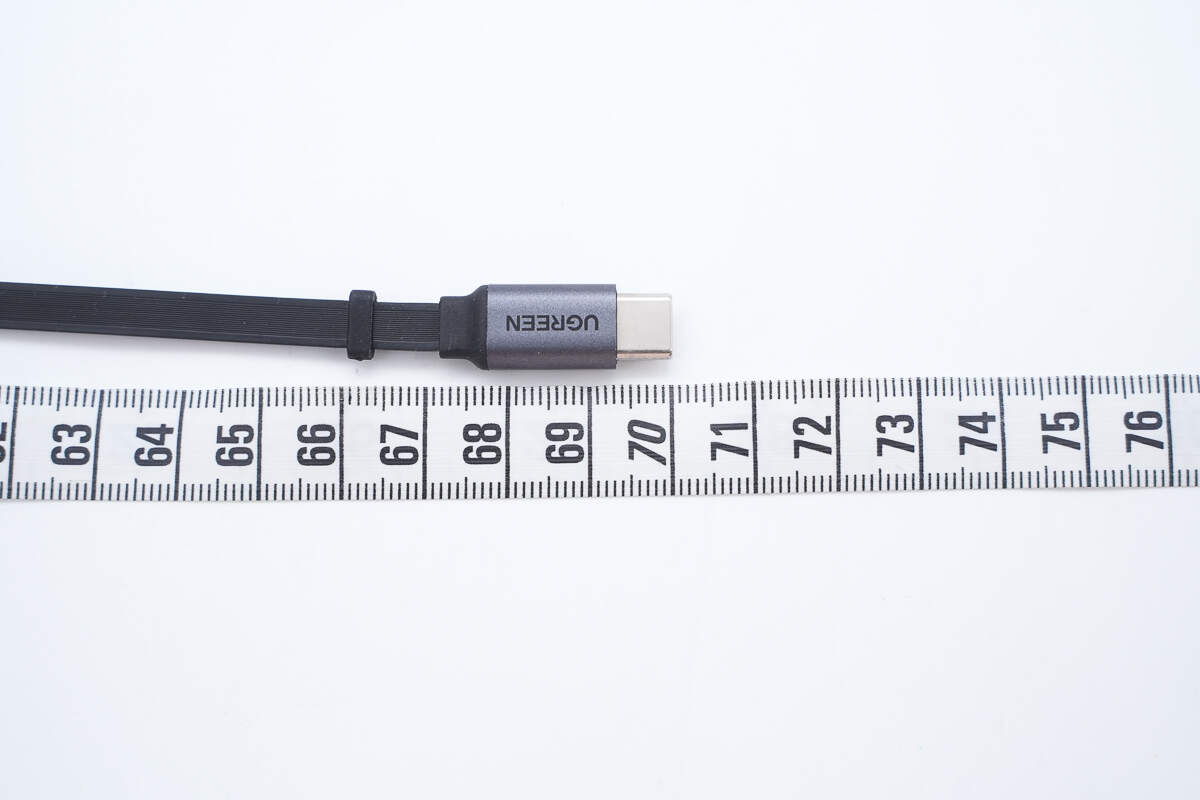

测得伸缩线长度约为70cm。

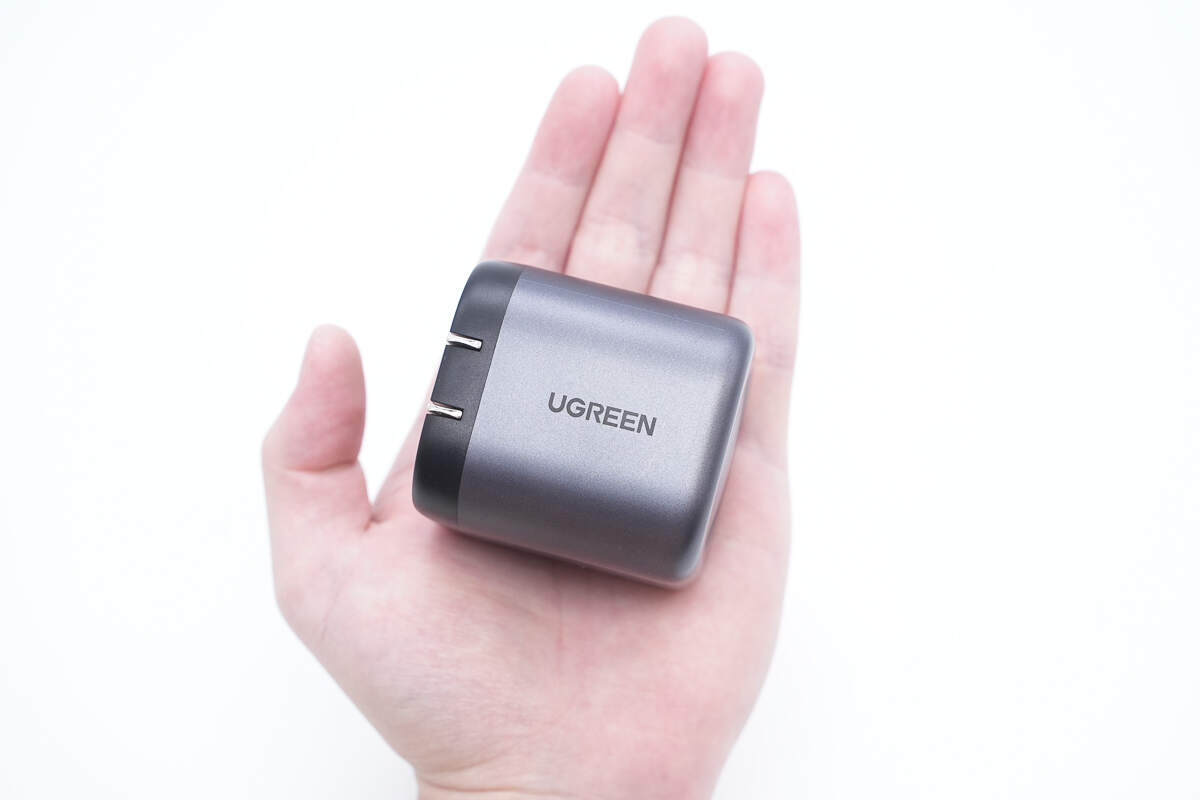

充电器拿在手上的大小直观感受。

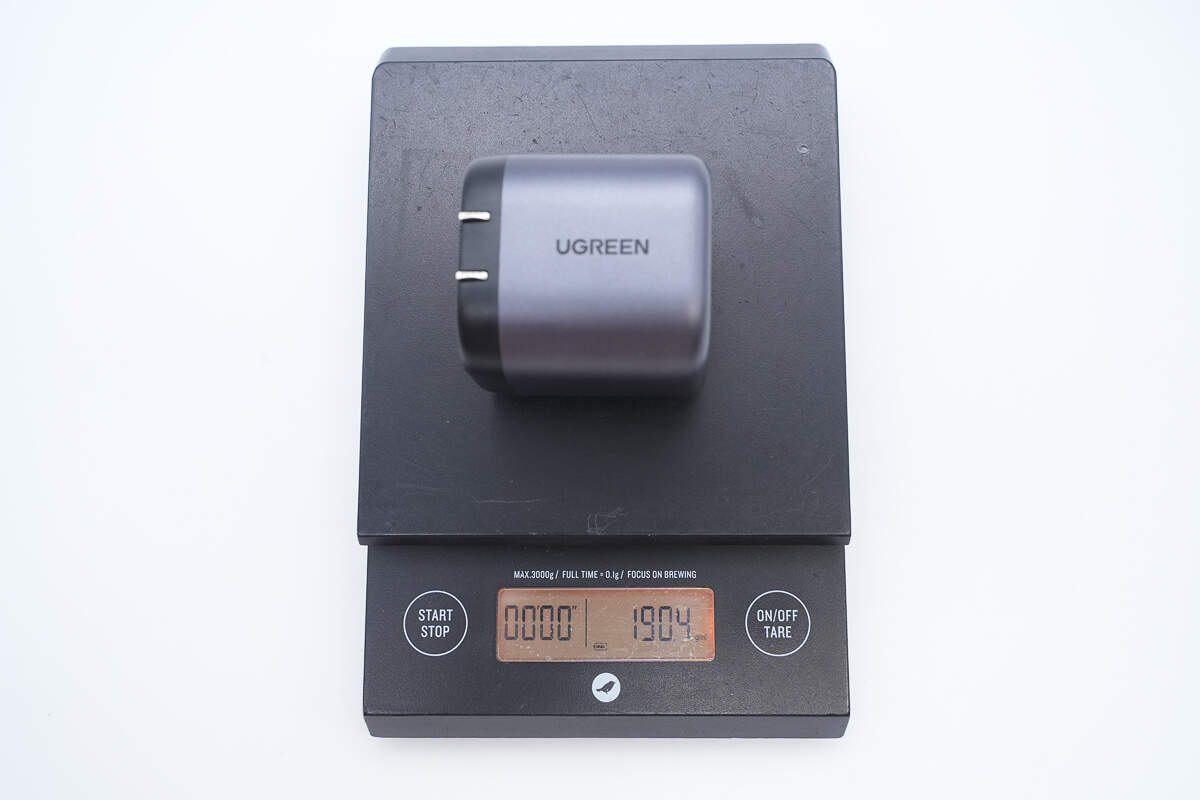

测得充电器重量约为190g。

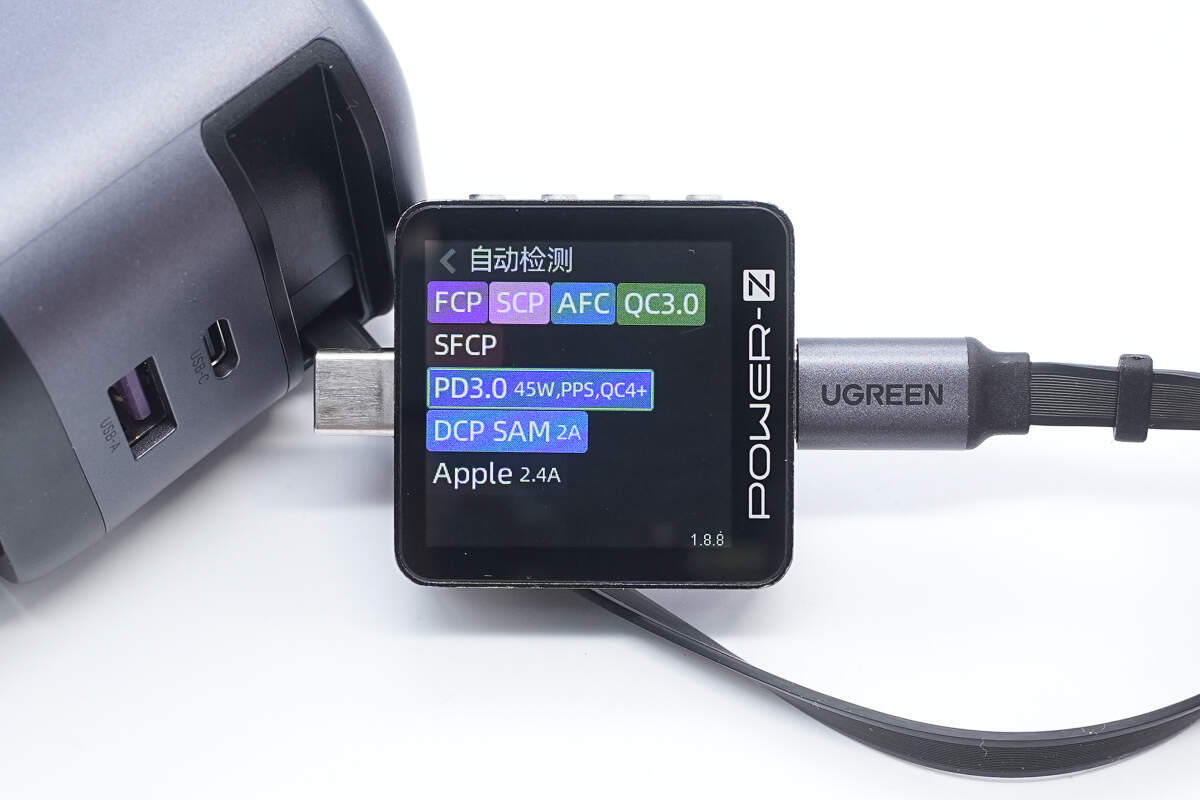

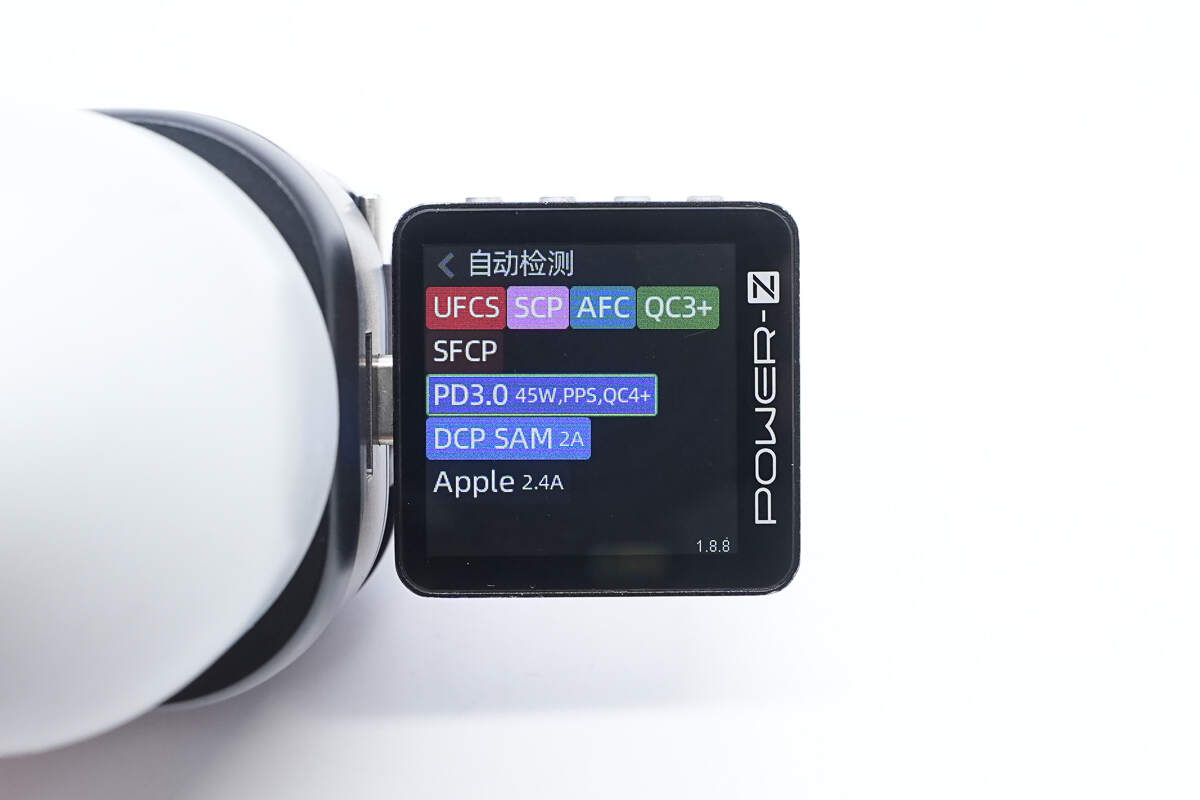

使用ChargerLAB POWER-Z KM003C测得充电器伸缩线输出支持FCP、SCP、AFC、SFCP、QC3/4+、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

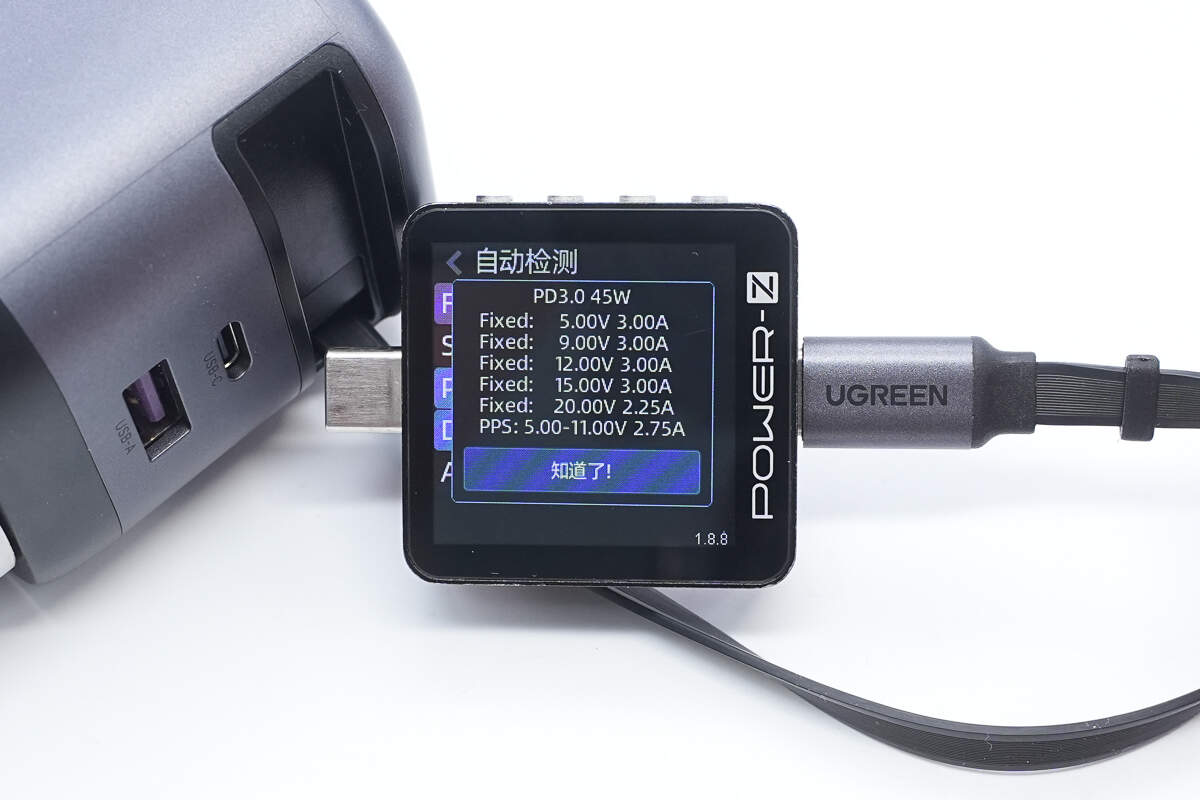

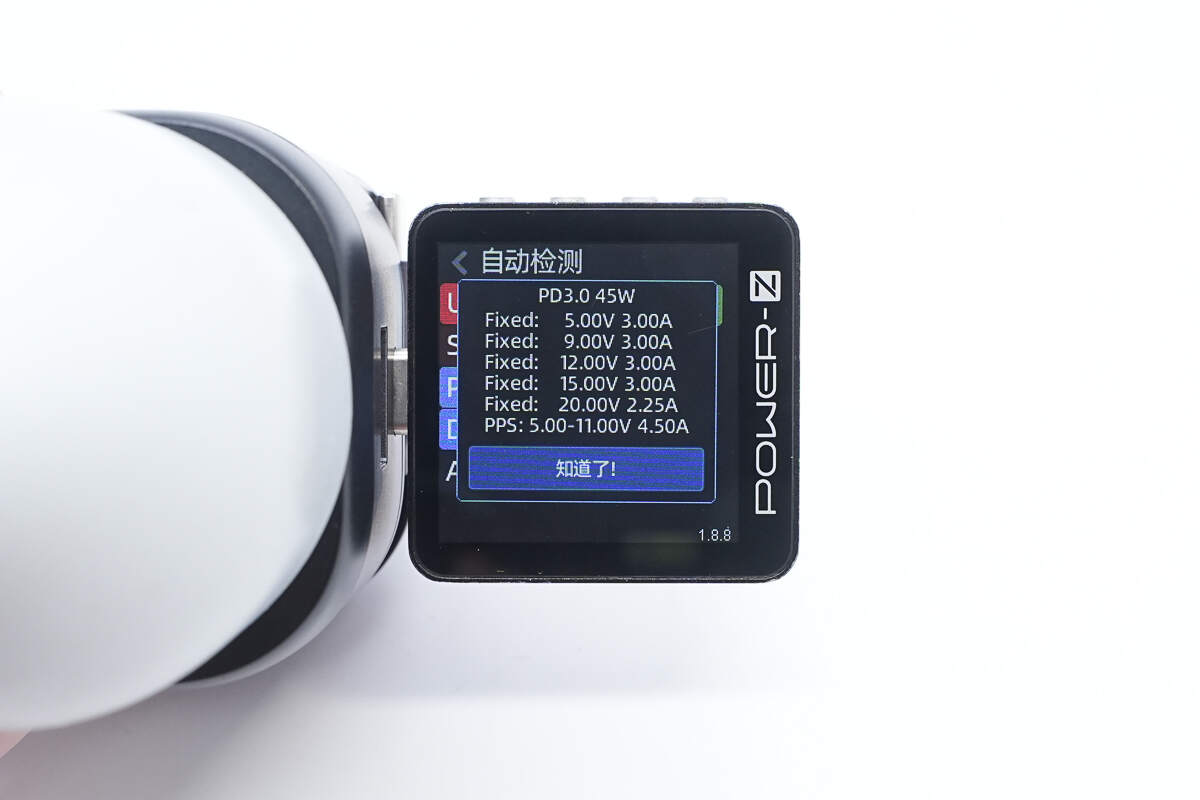

PDO报文显示伸缩线还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V 2.75A PPS电压档位。

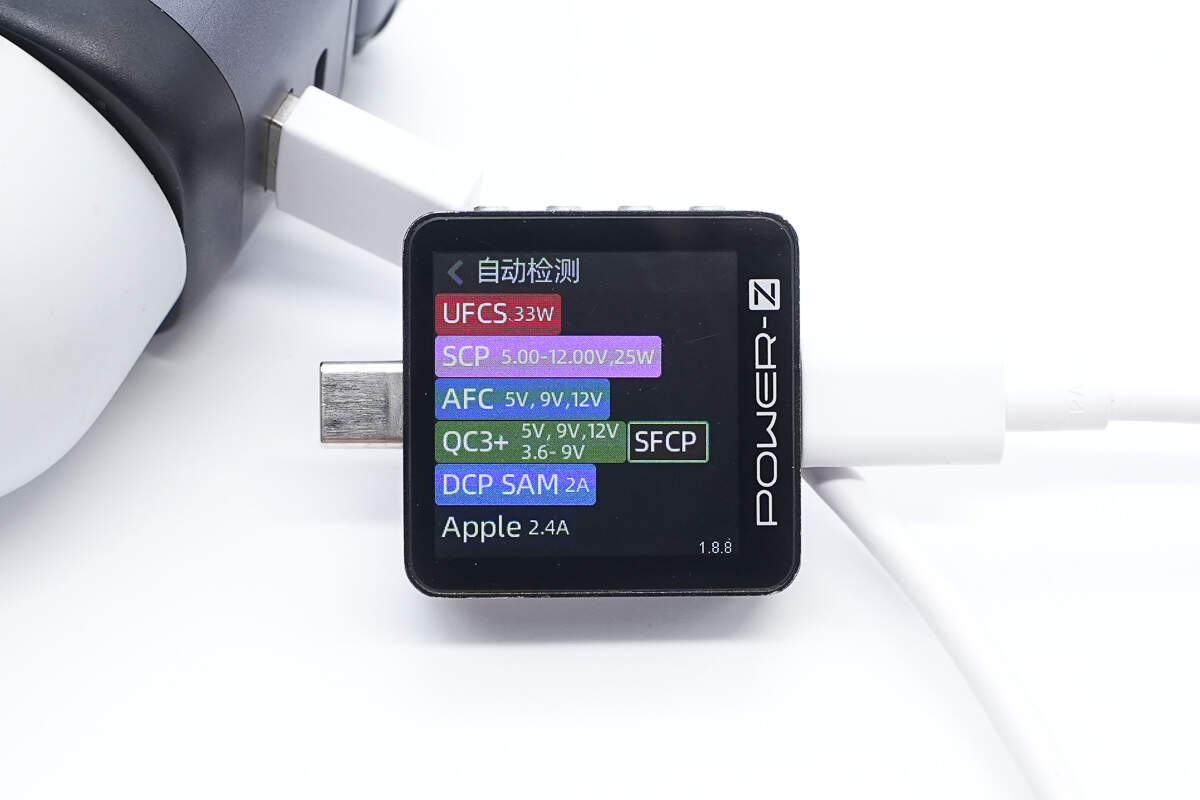

USB-C接口支持UFCS、SCP、AFC、SFCP、QC3+/4+、PD3.0、PPS、DCP、SAM 2A、Apple 2.4A充电协议。

PDO报文显示USB-C接口还具备5V3A、9V3A、12V3A、15V3A、20V2.25A五组固定电压档位，以及5-11V 4.5A PPS电压档位。

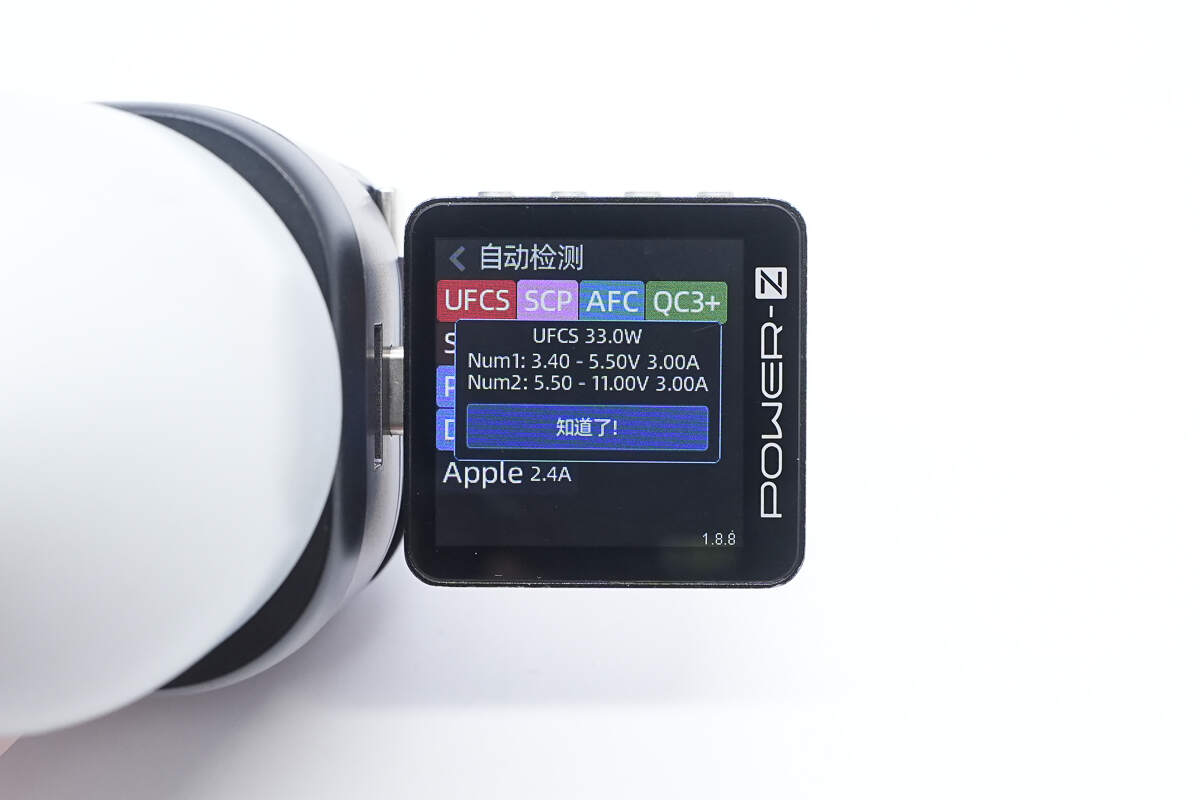

另外测得UFCS融合快充具备3.4-5.5V 3A、5.5-11V 3A两组电压档位。

USB-A接口支持UFCS、SCP、AFC、QC3+、SFCP、DCP、SAM 2A、Apple 2.4A充电协议。

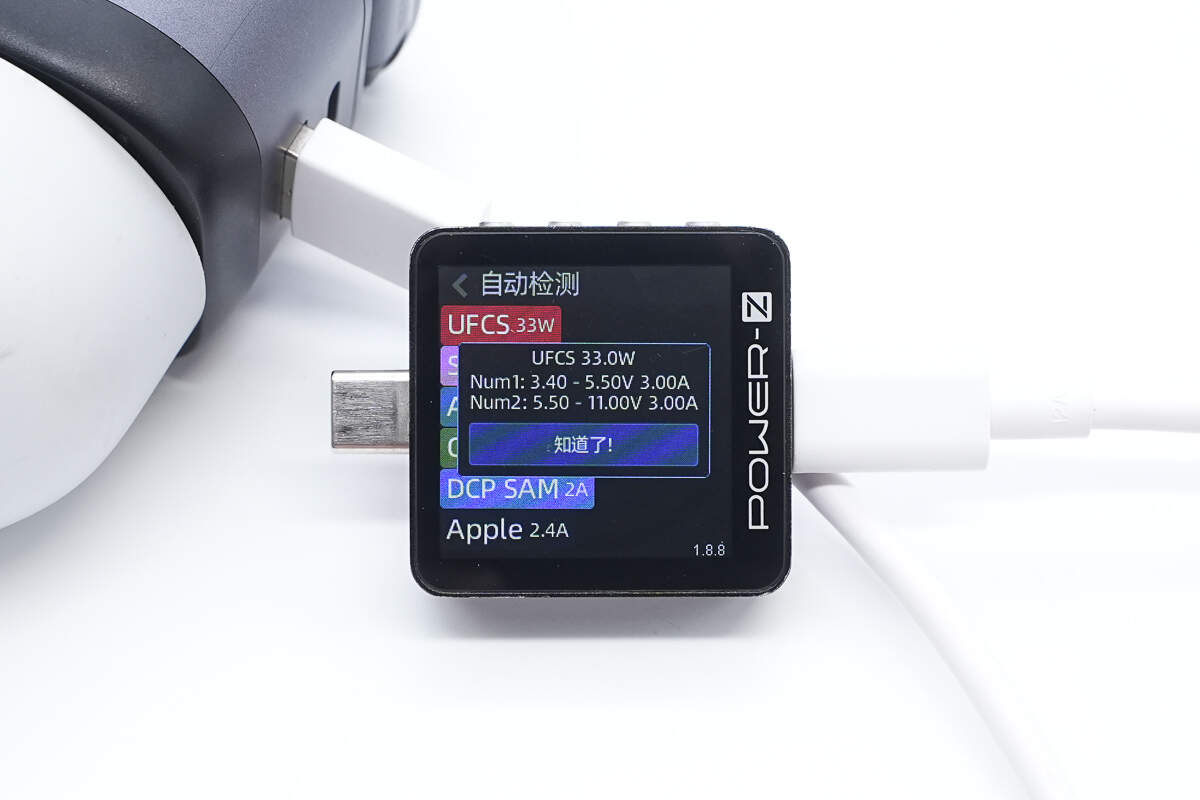

UFCS融合快充具备3.4-5.5V 3A、5.5-11V 3A两组电压档位。

绿联45W伸缩线氮化镓充电器拆解

看完了绿联这款伸缩线氮化镓充电器的开箱和测试，下面就进行拆解，一起看看内部的设计和用料。

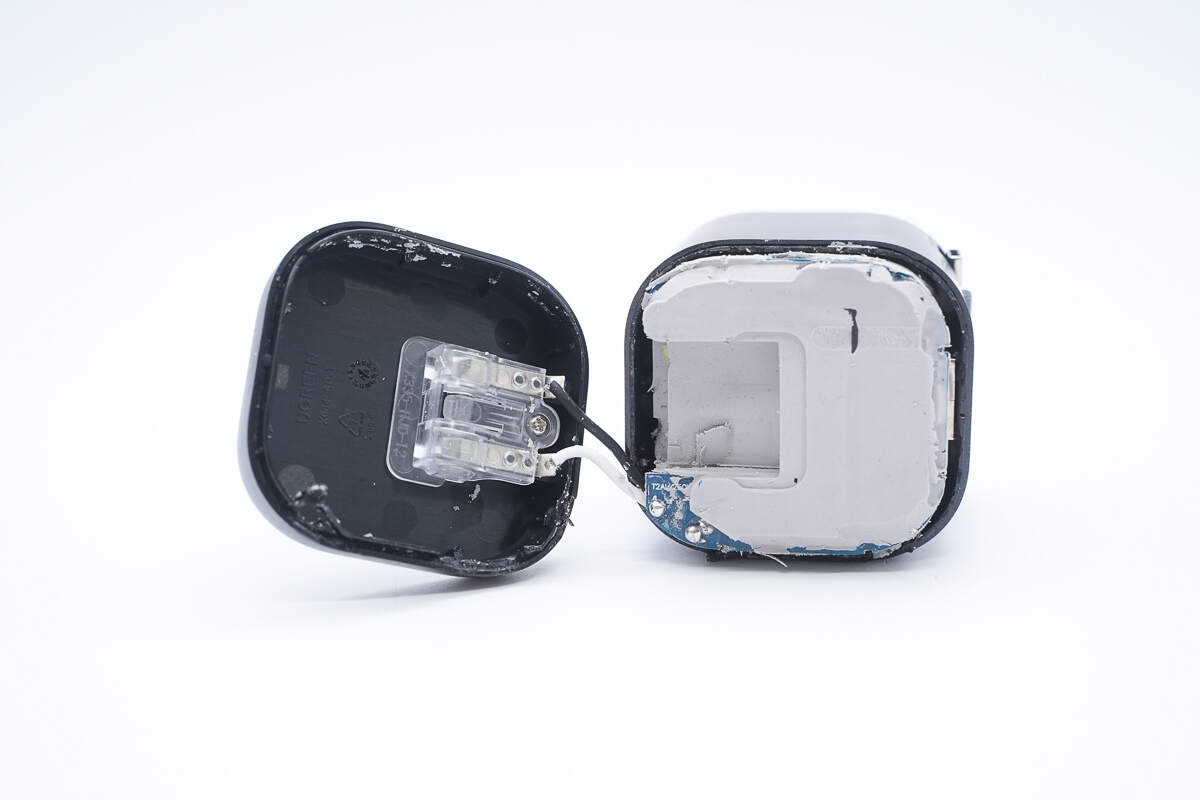

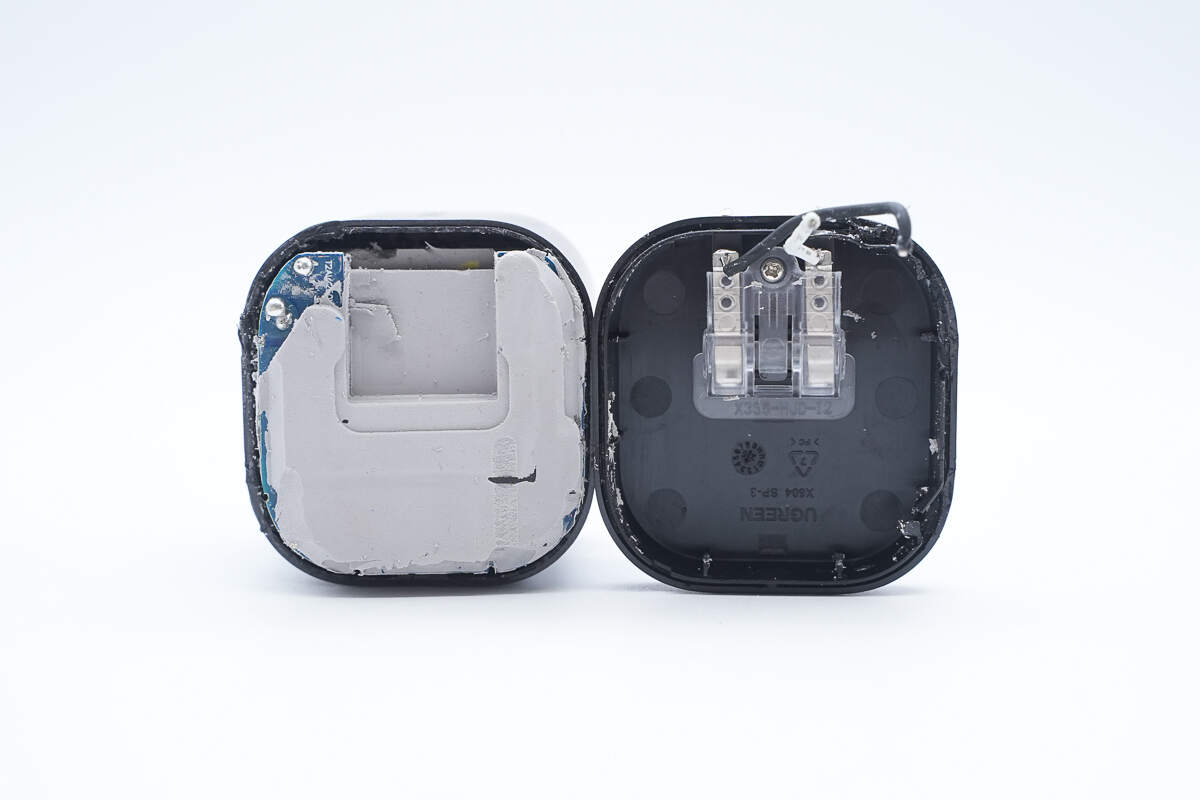

首先沿机身接缝拆开充电器外壳，内部PCBA模块采用导热胶填充灌封。

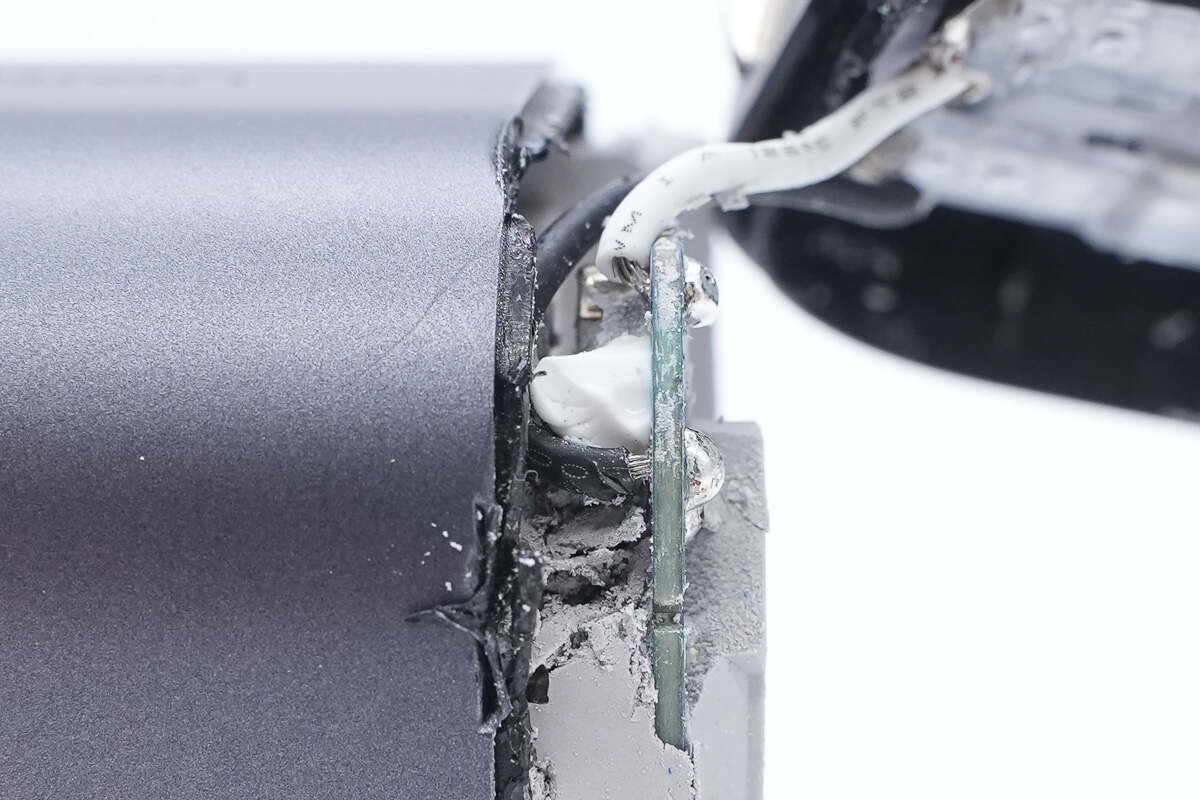

折叠插脚和PCBA模块通过导线焊接连接。

焊接断开折叠插脚与PCBA模块的连接。

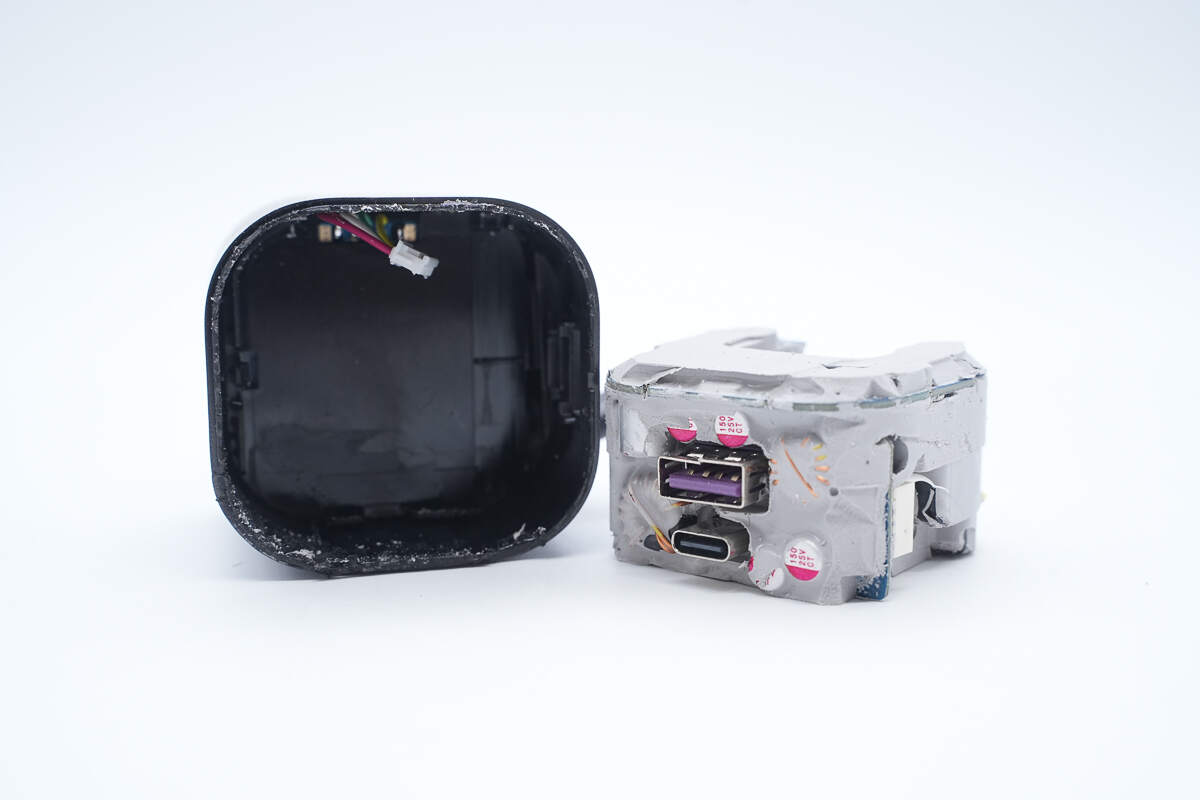

从壳体内部取出PCBA模块。

PCBA模块整体打胶灌封填充，提升耐候性和散热性能，提升长时间运行的稳定性。

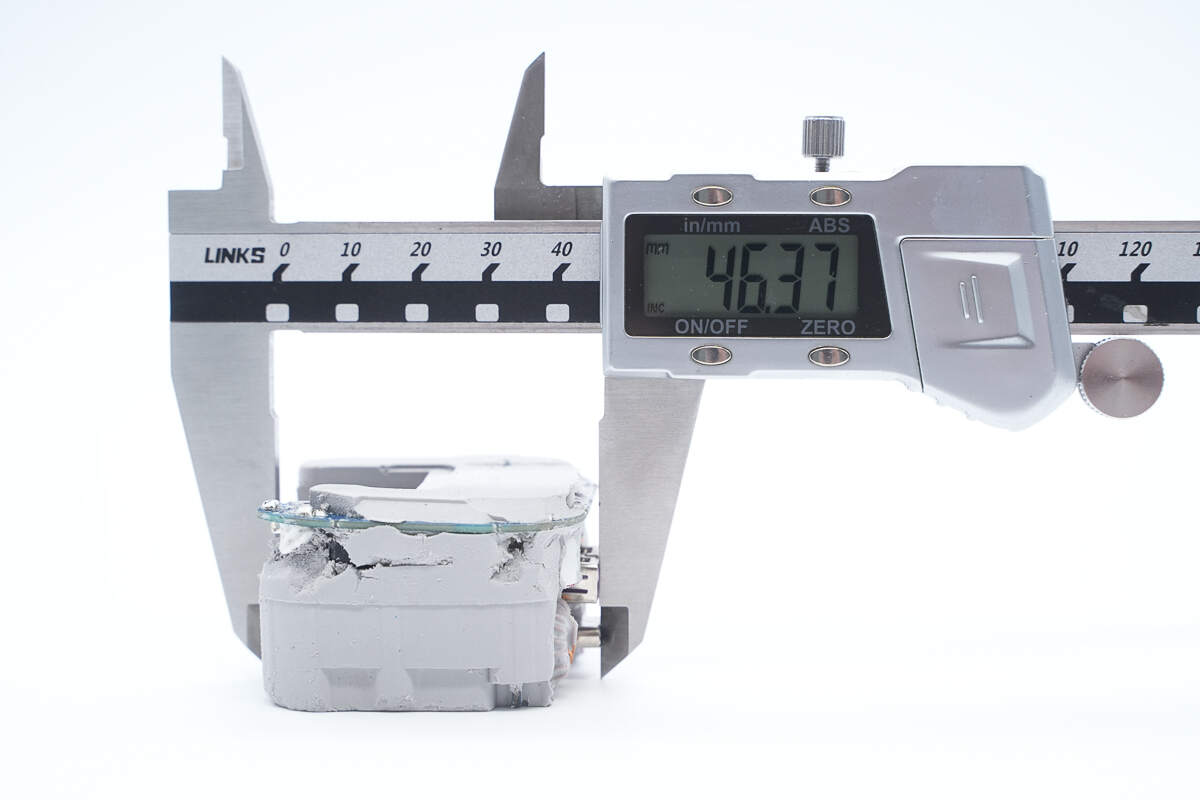

使用游标卡尺测得PCBA模块长度约为46.4mm。

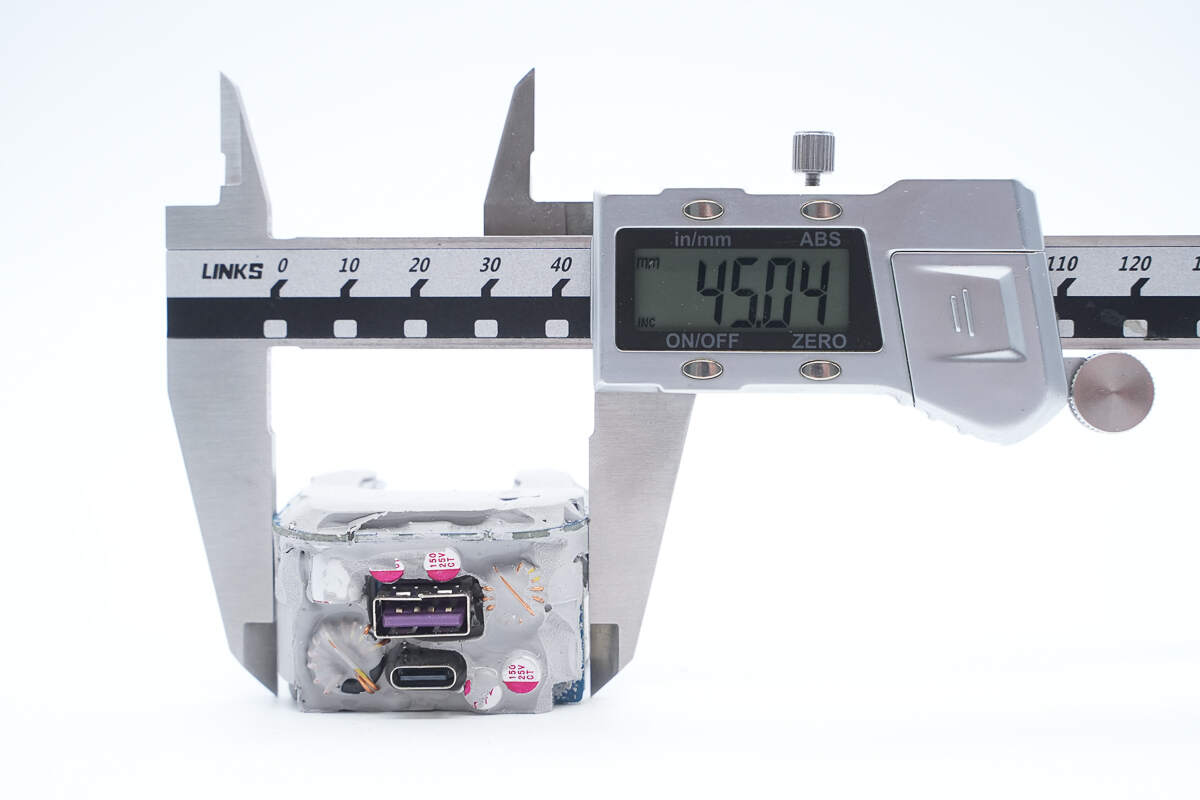

PCBA模块宽度约为45mm。

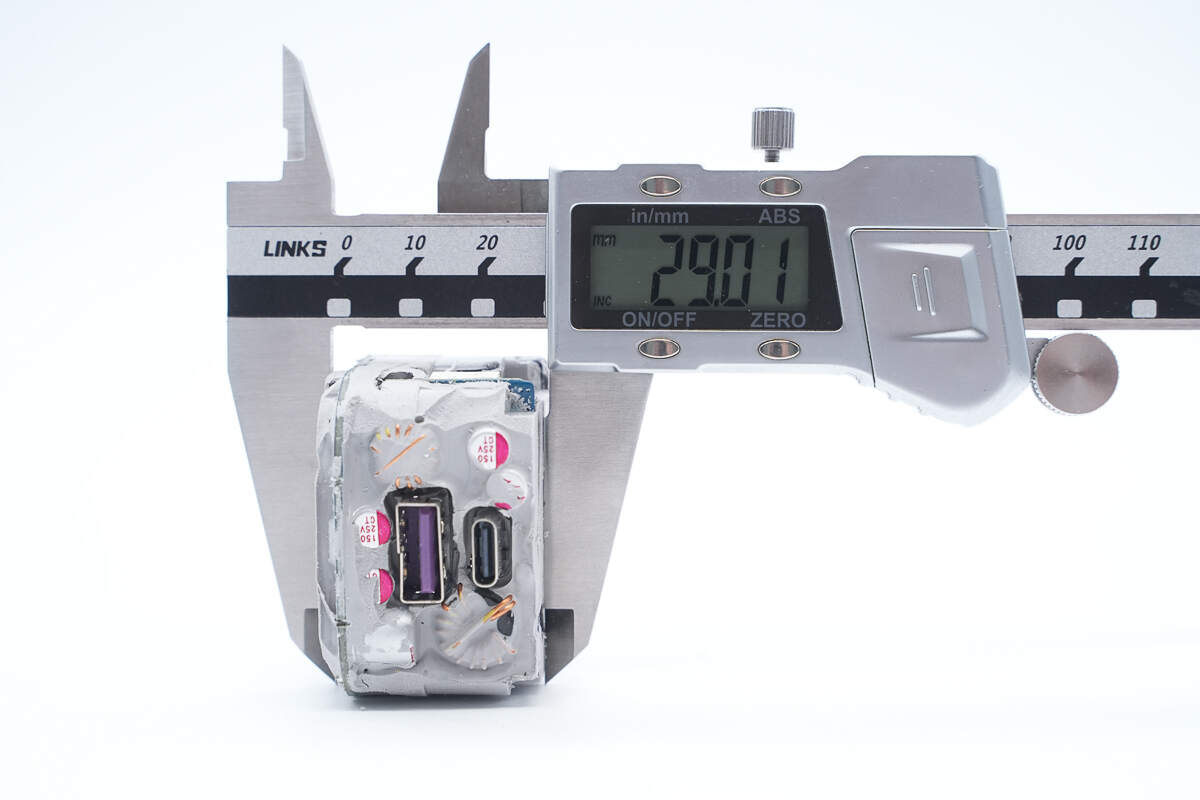

PCBA模块厚度约为29mm。

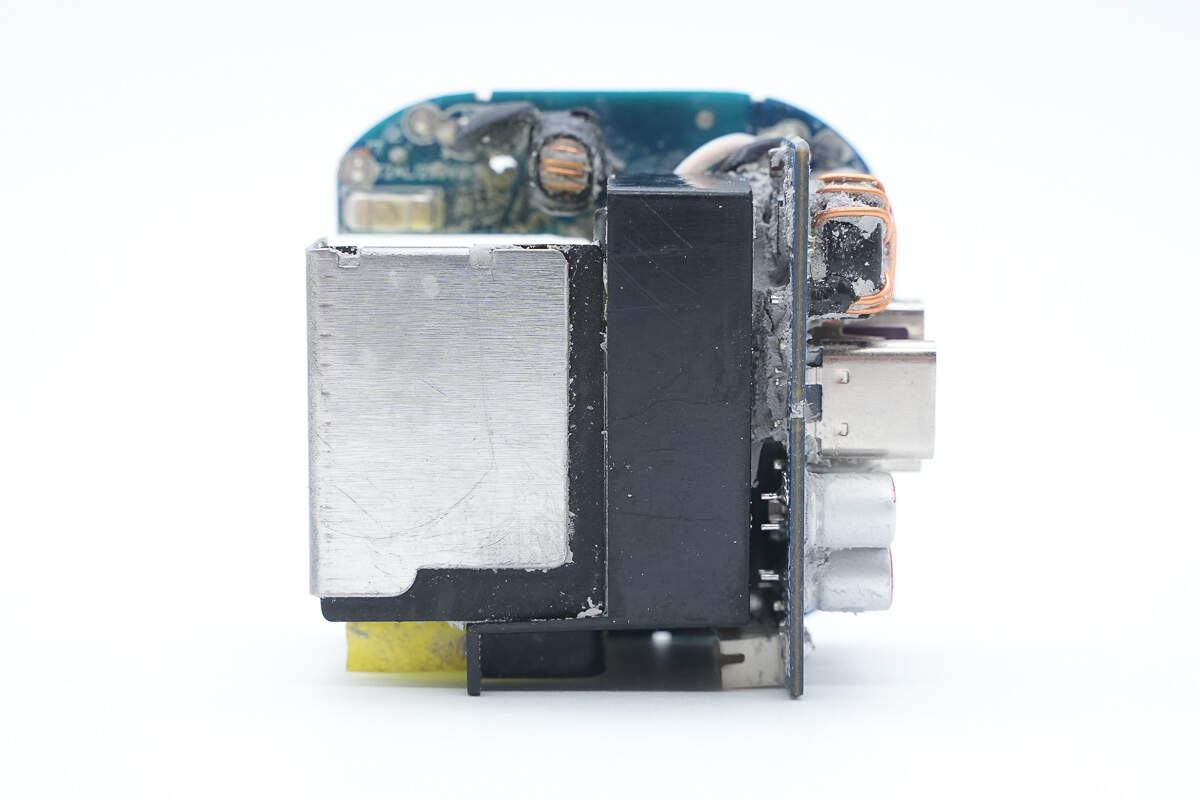

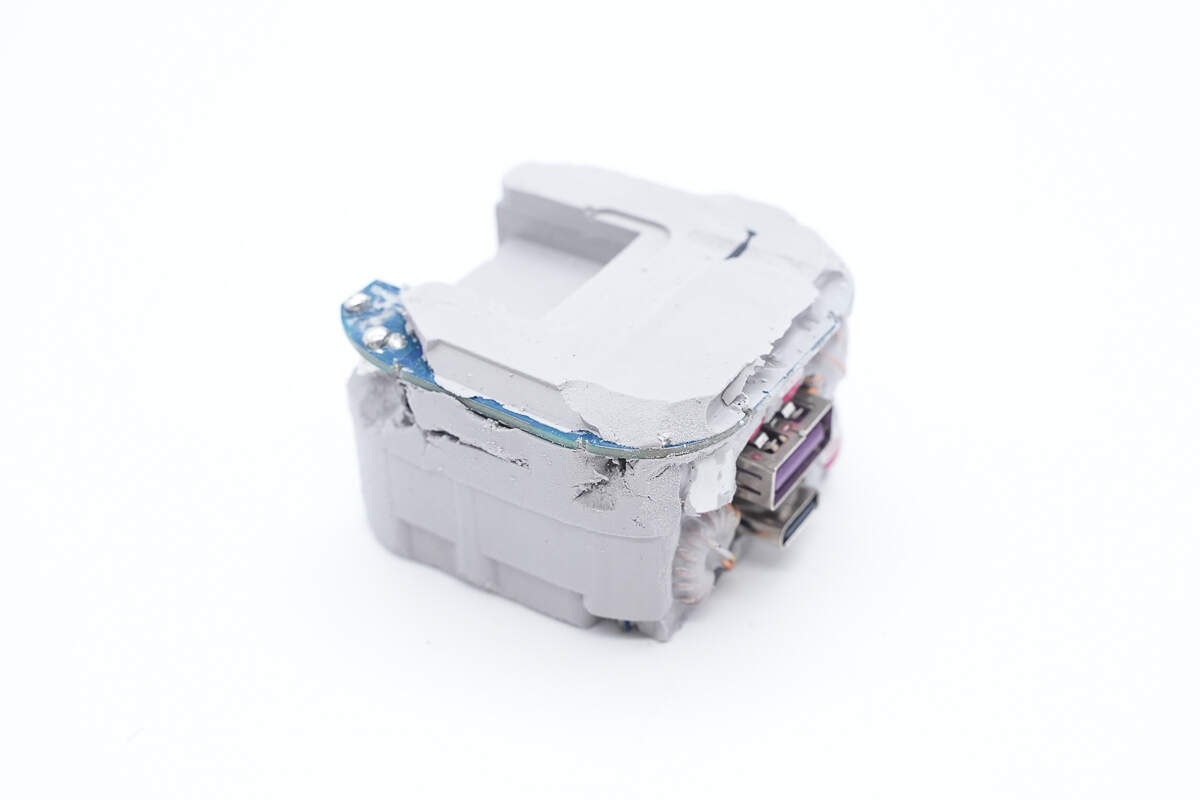

清理掉灌封胶，PCBA模块通过三块小板焊接组成，在初次级之间设有塑料隔离板绝缘。

PCBA模块对应折叠插脚和塑料隔离板位置镂空。

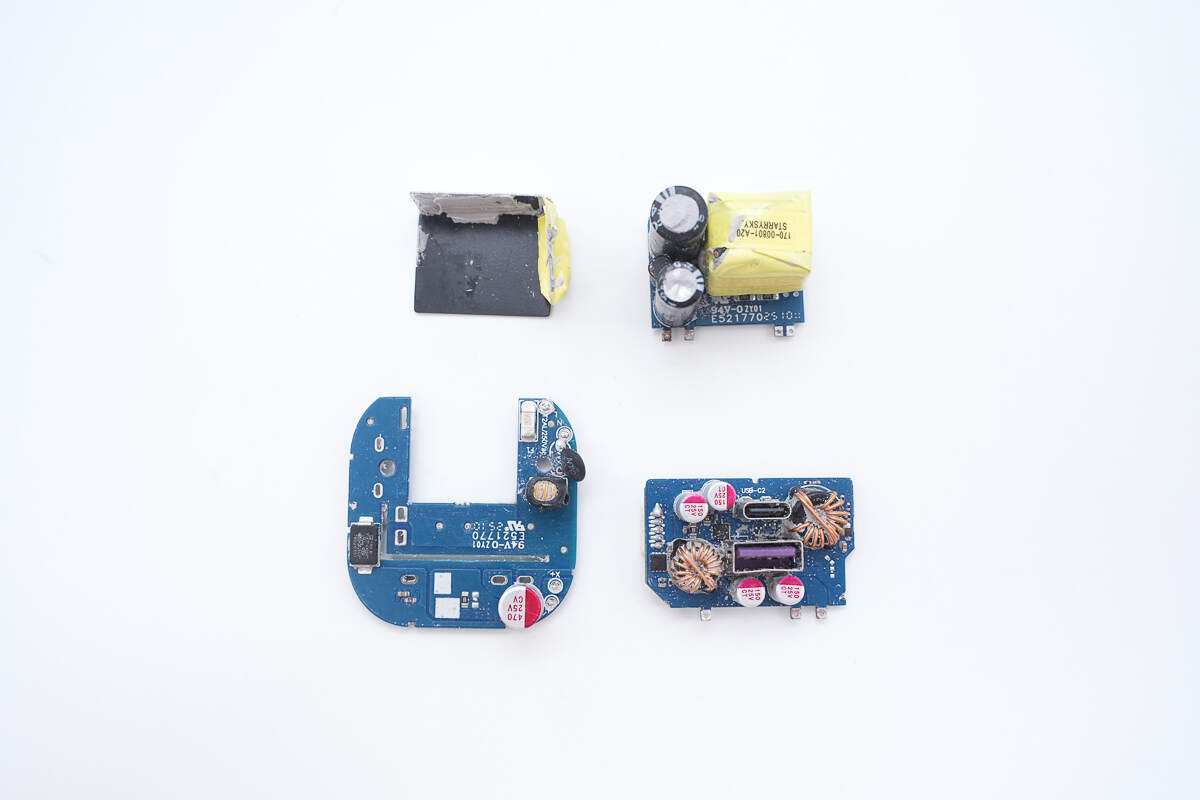

焊接拆分PCBA模块，方便对器件进行了解。

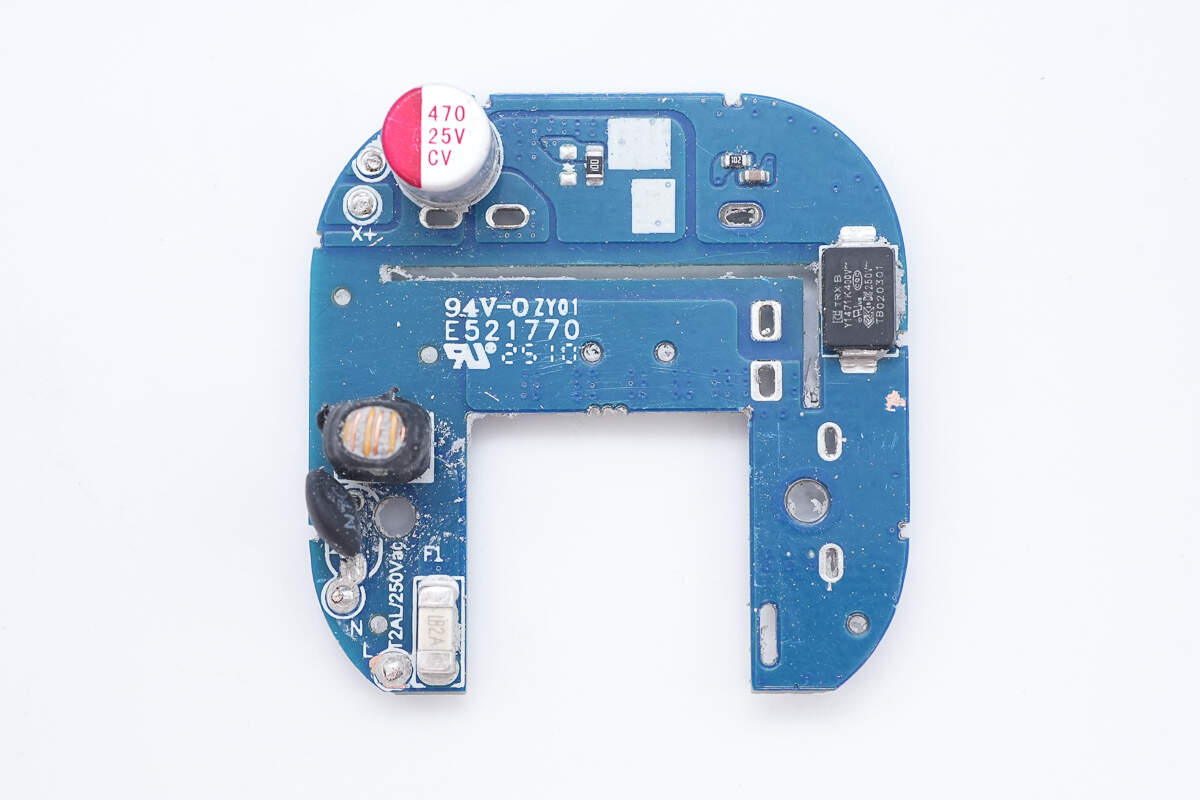

底部小板设有保险丝，NTC热敏电阻，共模电感，贴片Y电容和滤波固态电容。

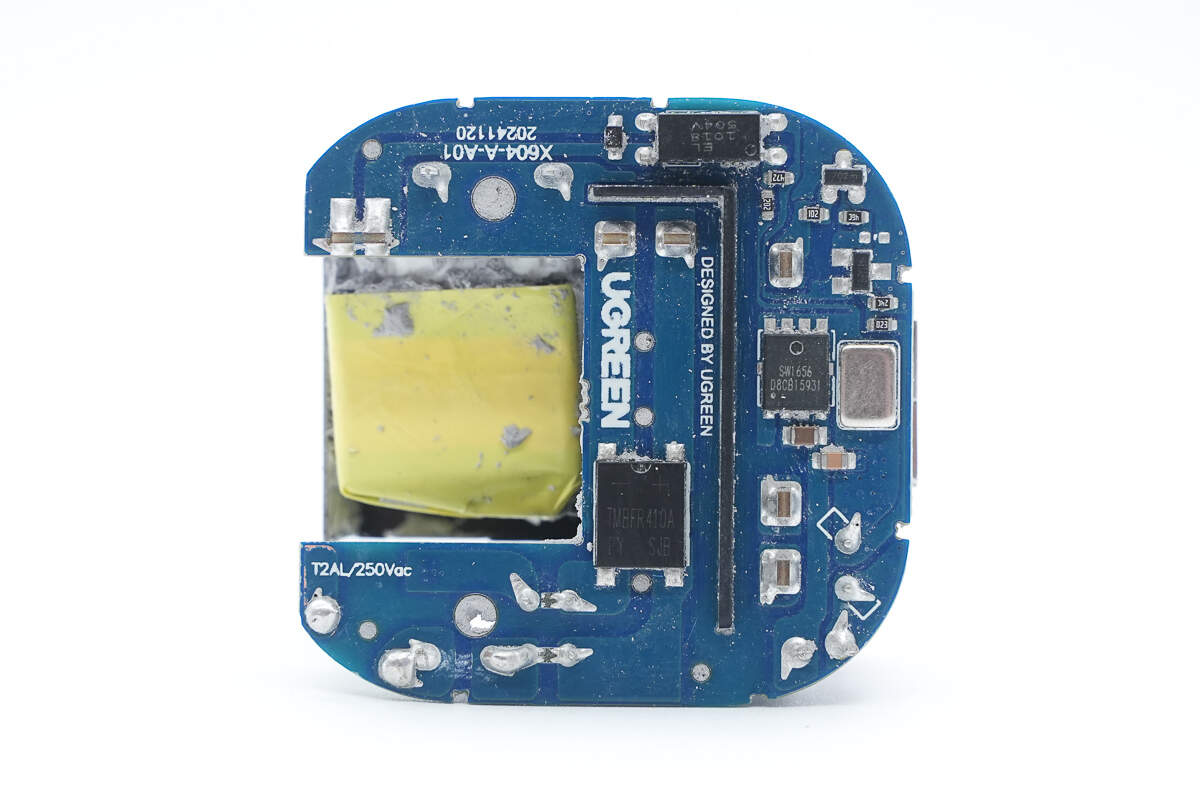

小板背面设有反馈光耦，同步整流芯片和整流桥。

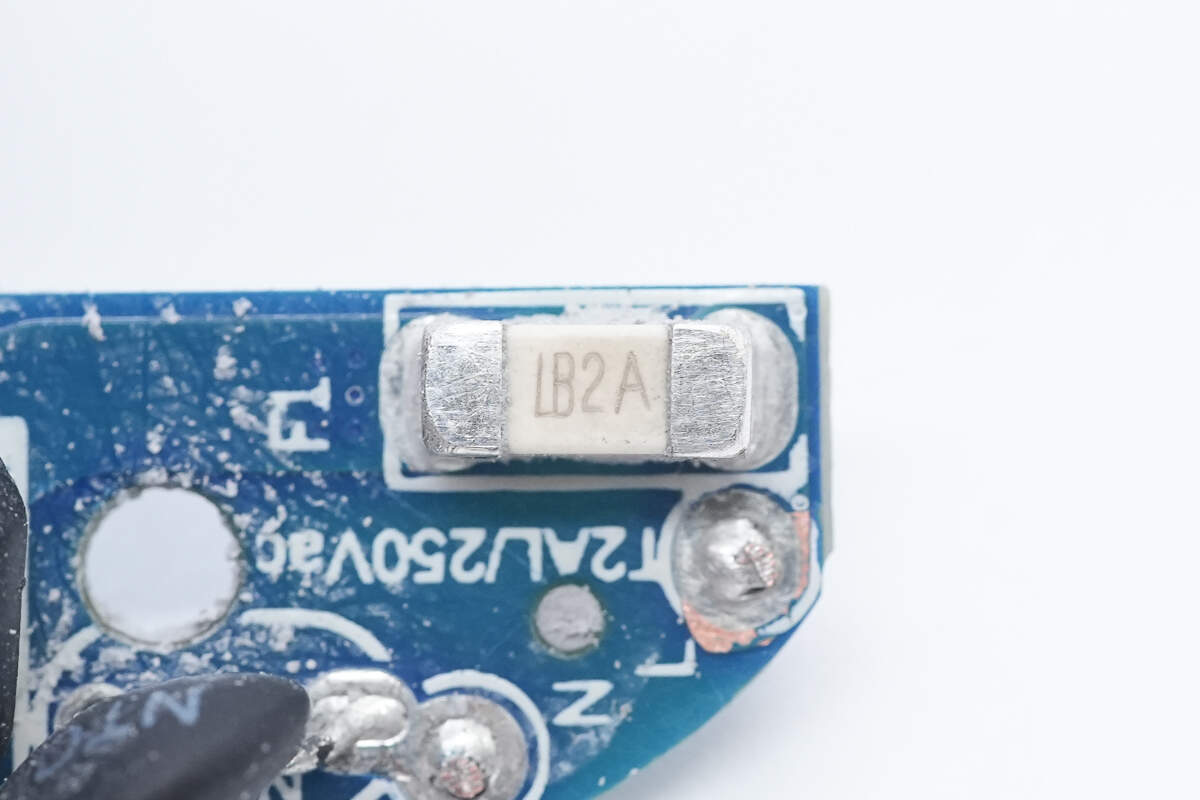

输入端贴片保险丝来自蓝宝，规格为2A 250V。

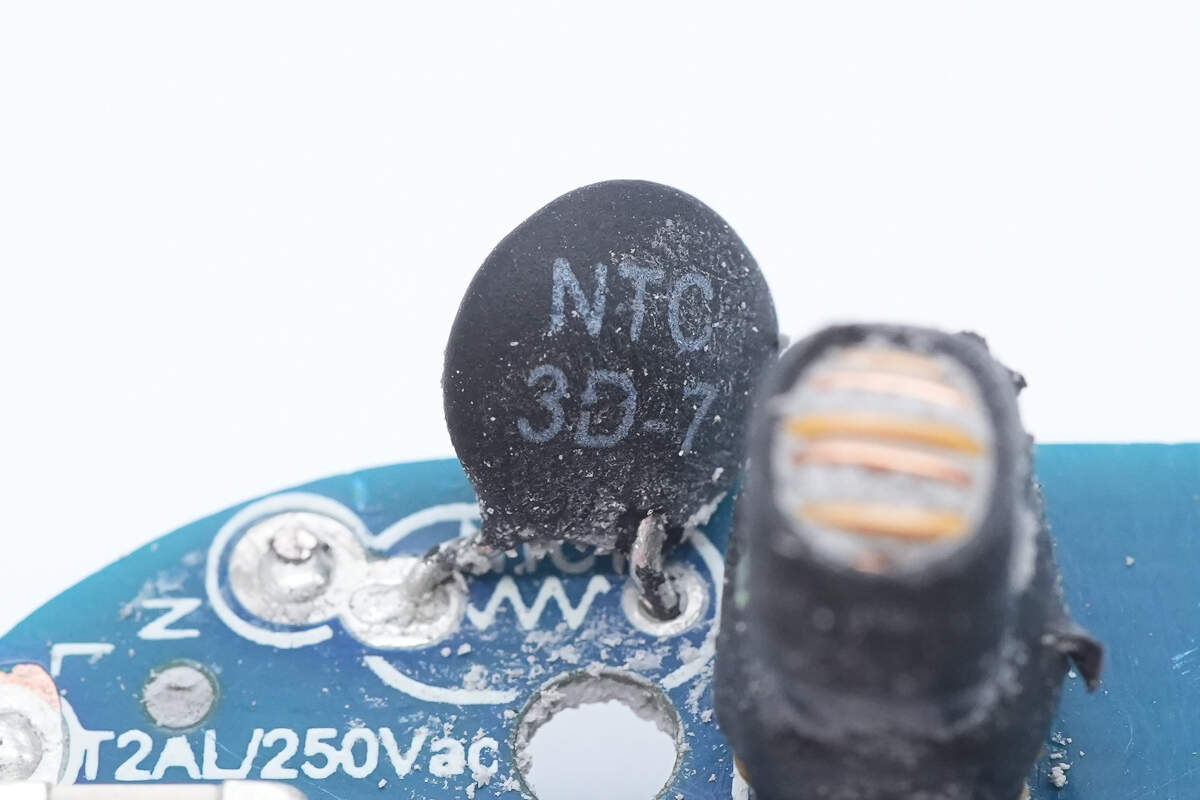

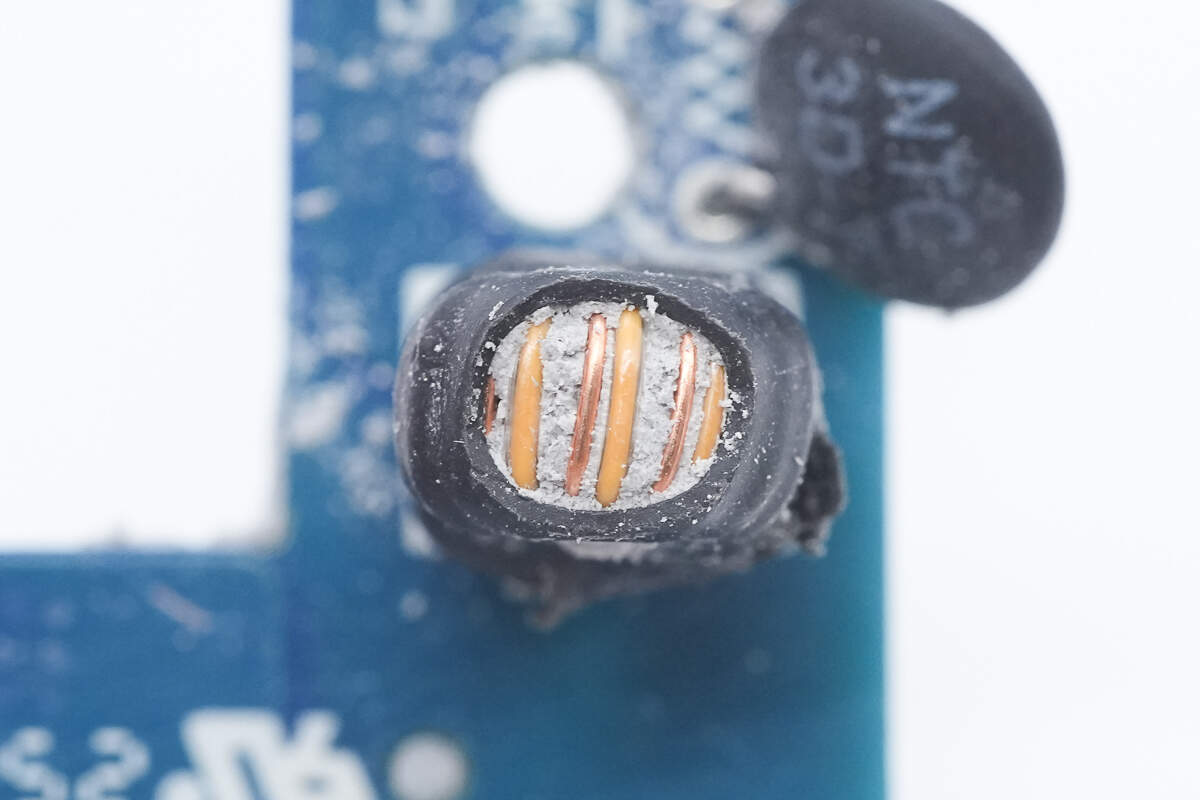

NTC热敏电阻丝印3D-7，用于抑制上电的浪涌电流。

共模电感采用漆包线和绝缘线绕制，外套热缩管绝缘。

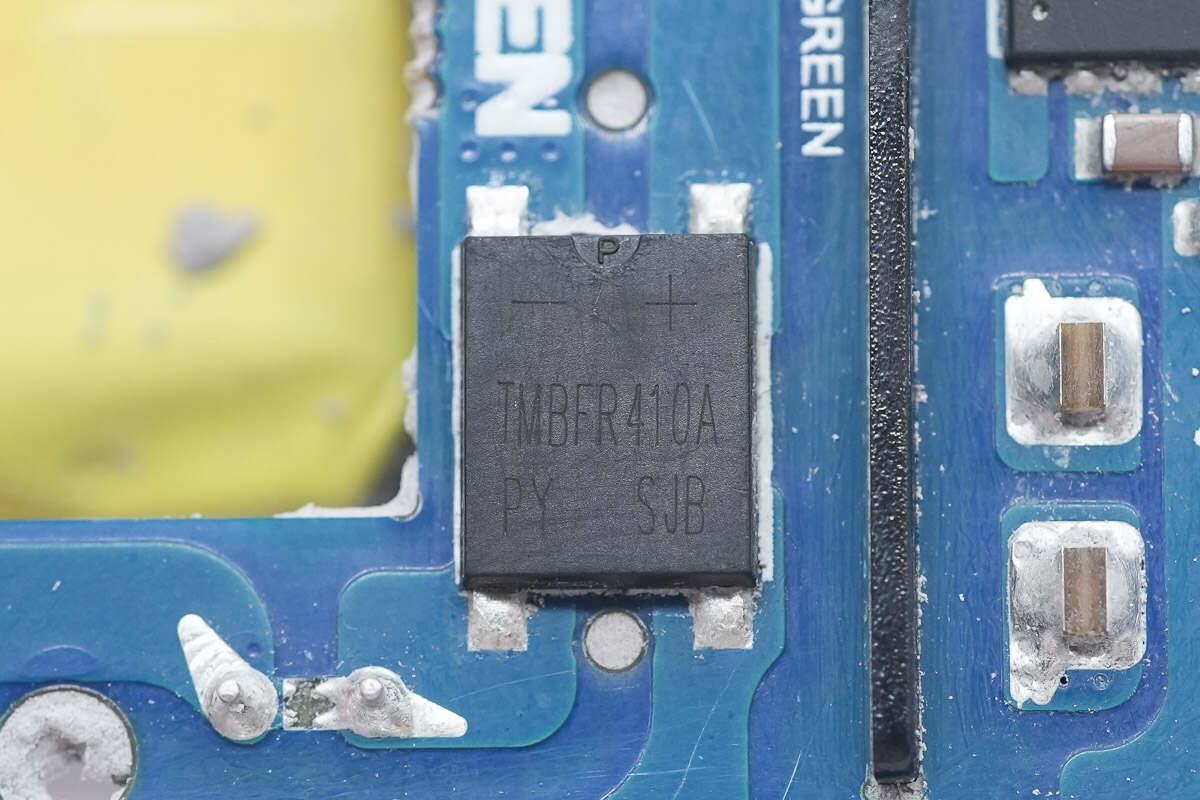

整流桥来自平伟，型号TMBFR410A，规格为1000V 4A，采用TMBF封装。

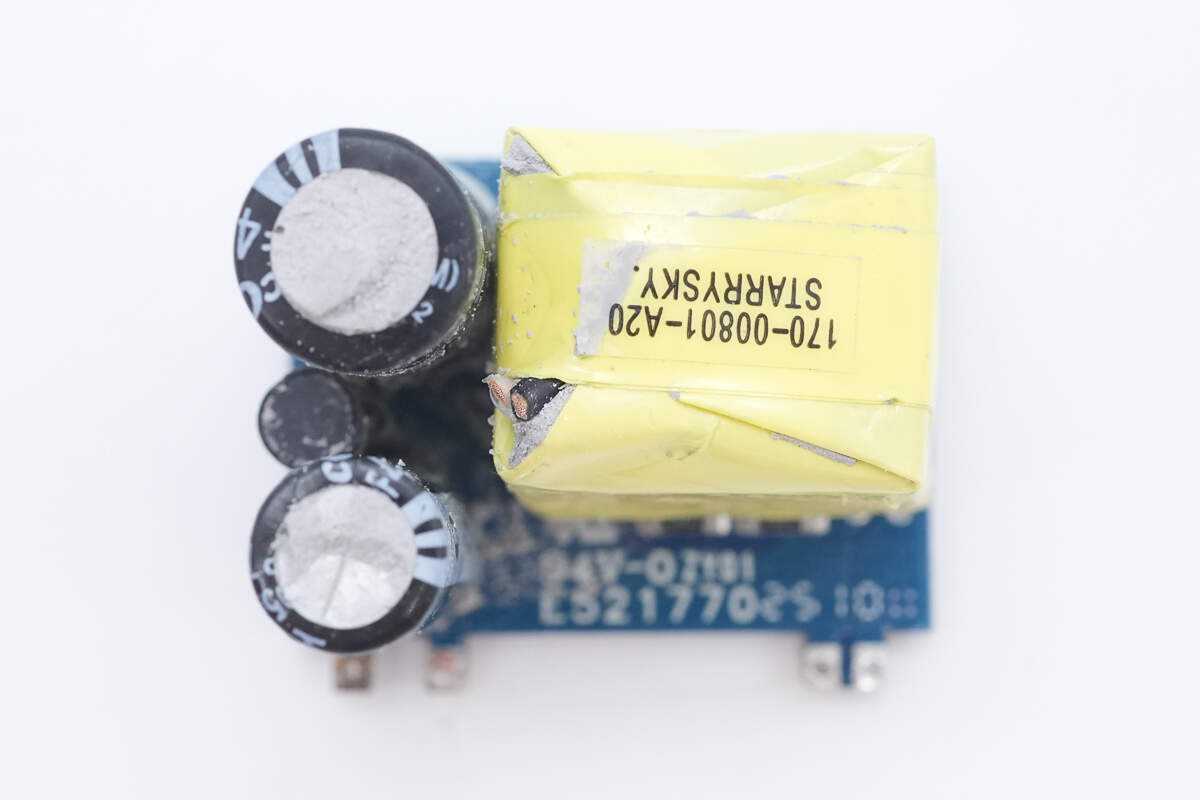

侧面小板焊接高压滤波电容，差模电感和变压器。

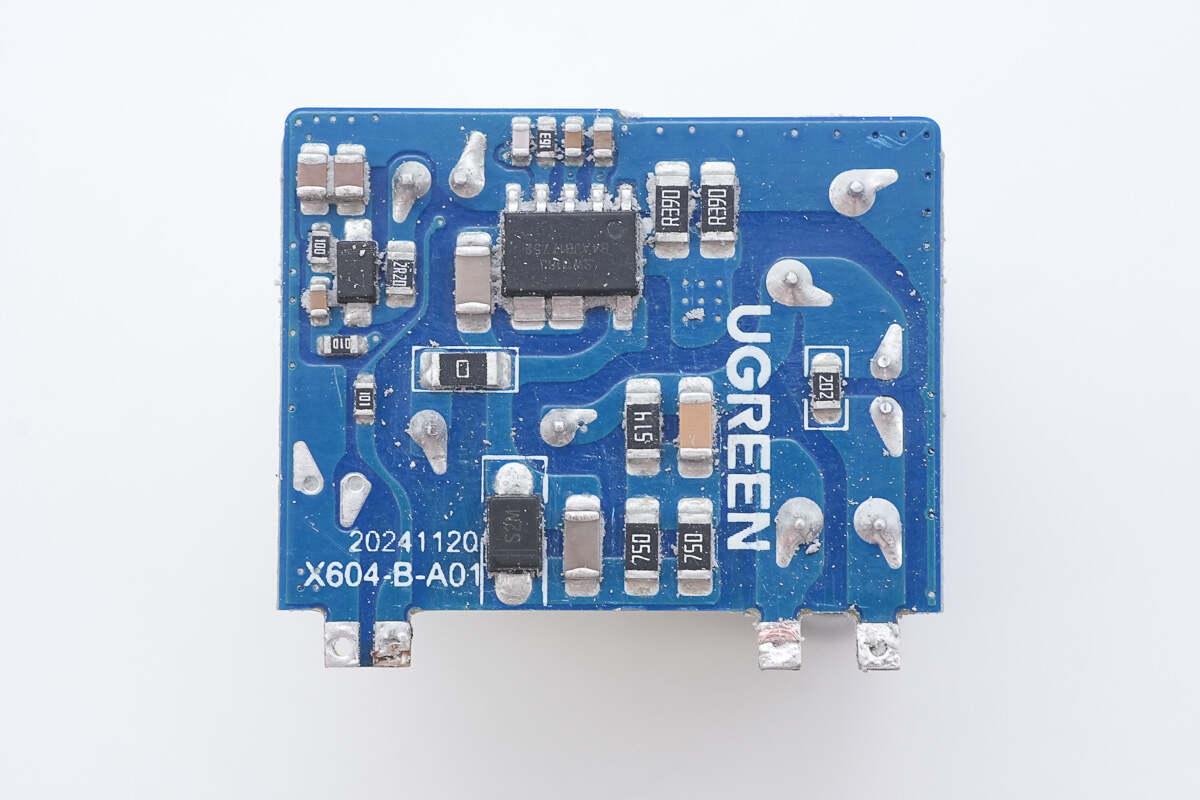

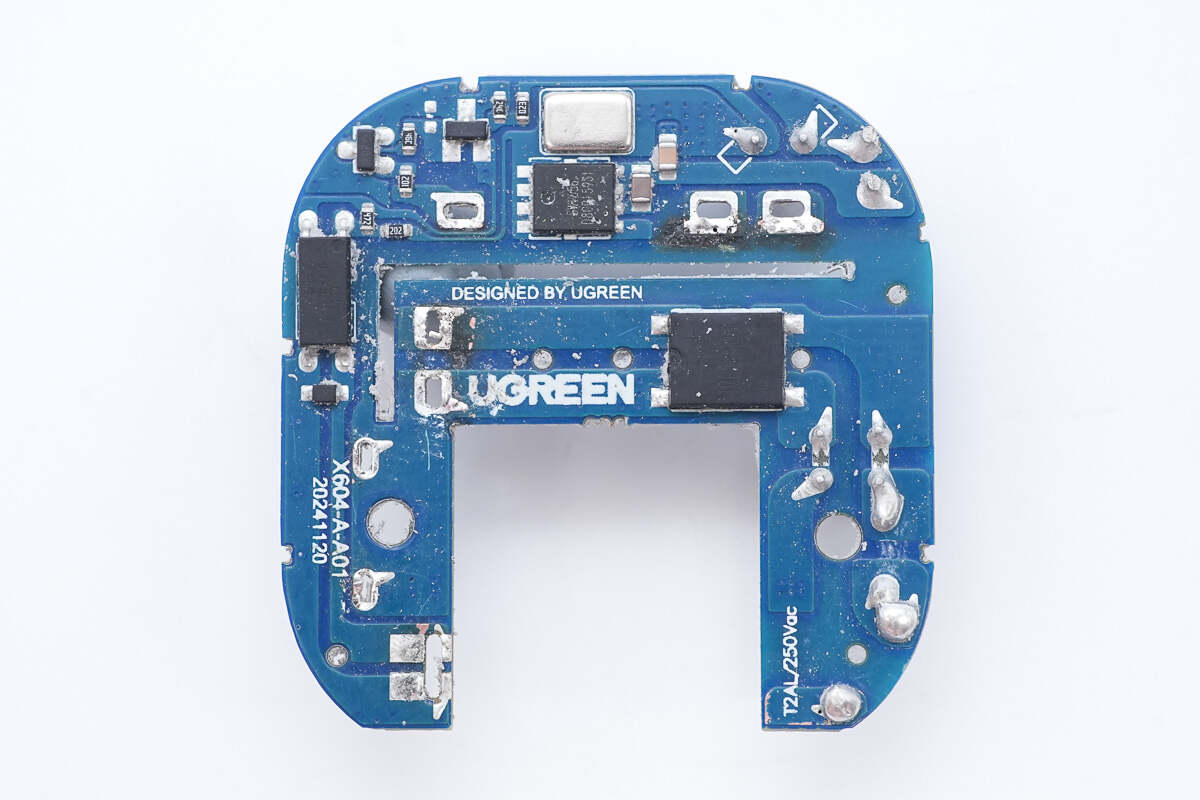

背面焊接氮化镓合封芯片。

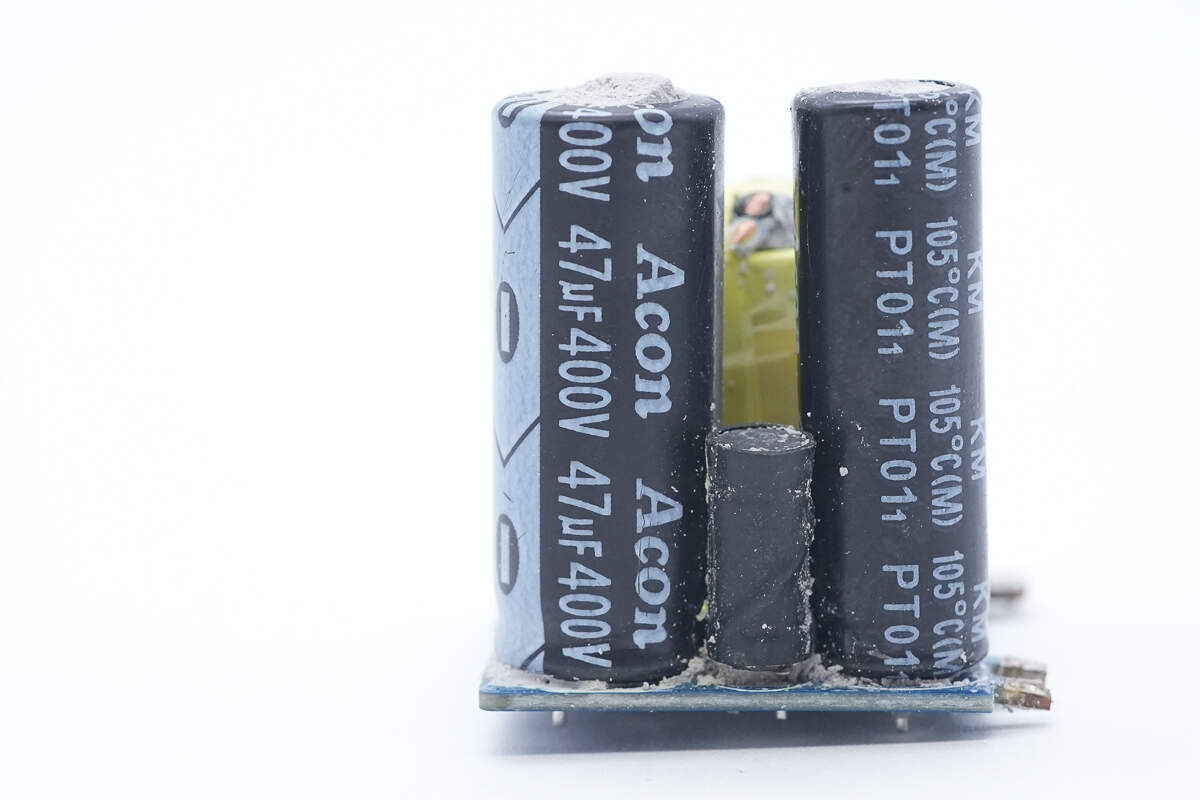

高压滤波电容来自新中元，规格为33μF400V。

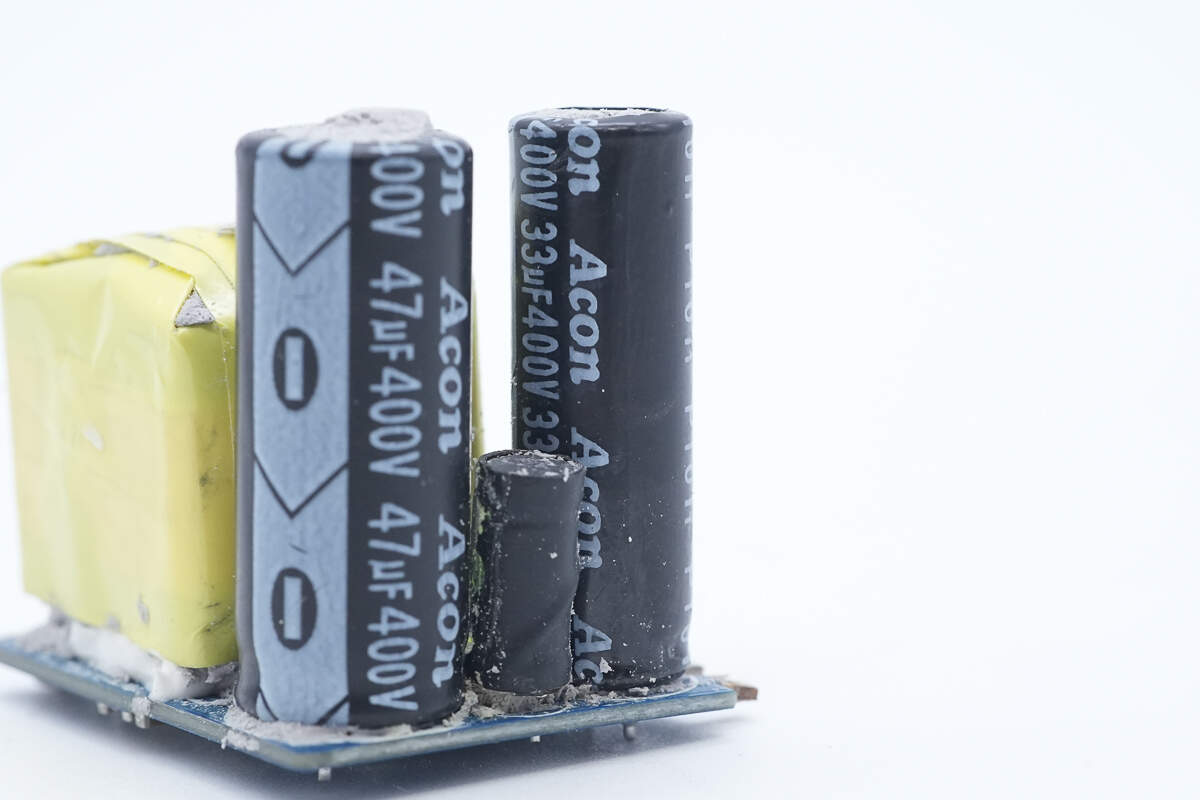

另一颗规格为47μF400V。

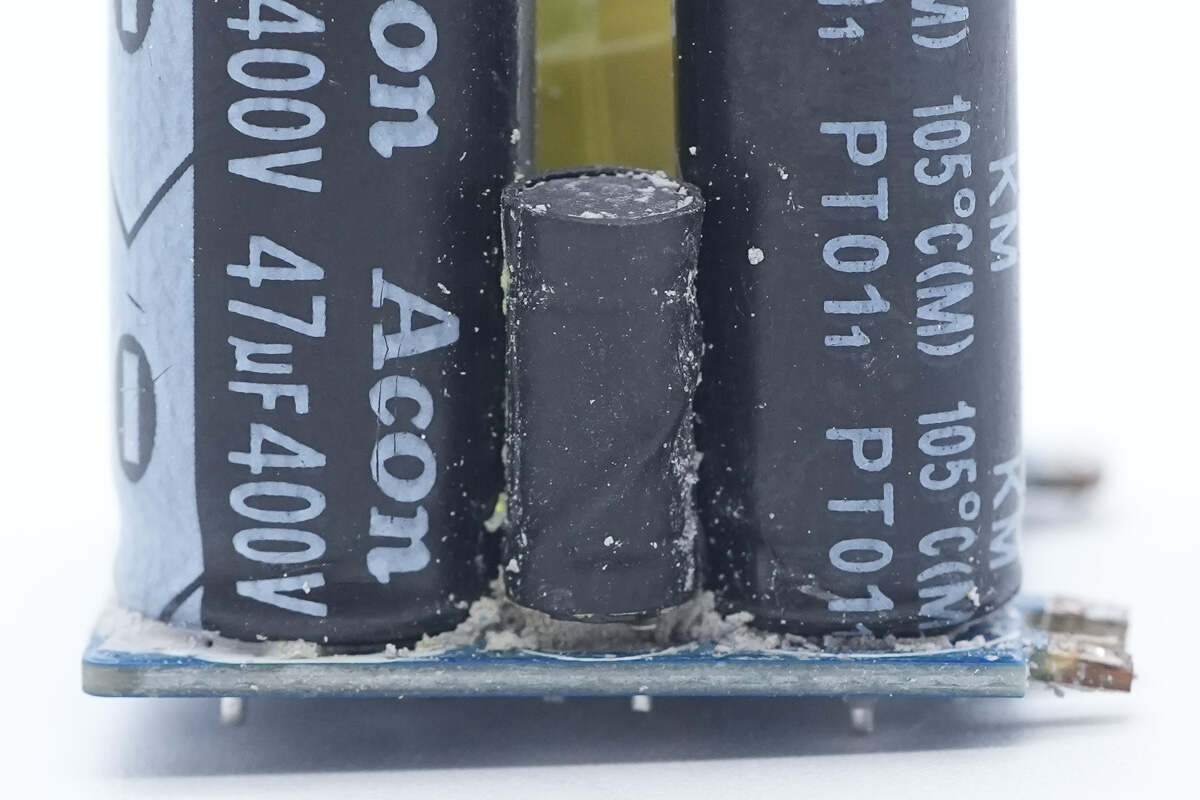

在两颗电容之间为差模电感，外套热缩管绝缘。

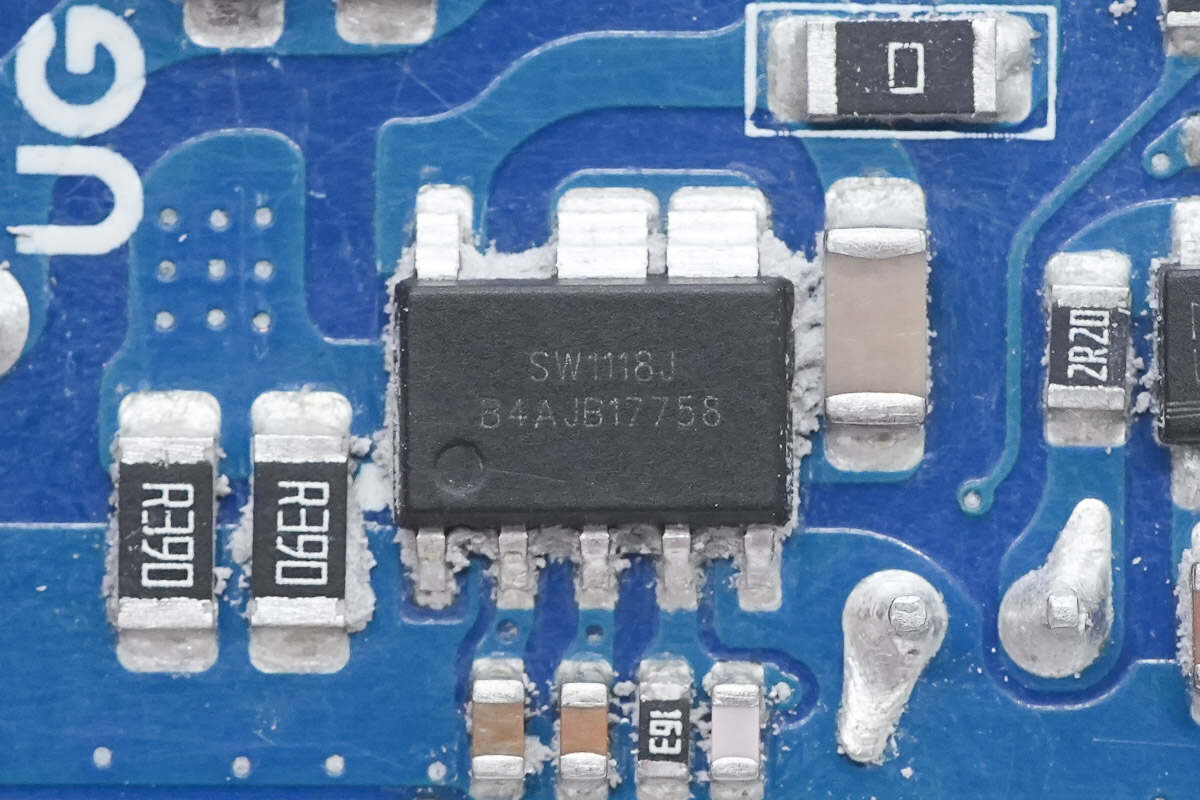

氮化镓合封芯片来自智融科技，型号SW1118J，是针对离线式反激变换器的高性能高集成度准谐振电流模式PWM变换器，芯片内部集成700V耐压，365mΩ的增强型氮化镓开关管，并支持8-90V超宽供电电压，满足PD快充的宽范围输出应用要求。

芯片集成频率抖动功能和驱动能力动态调整功能优化EMI性能，通过工作于带谷底锁定功能的谷底开启模式降低开关损耗，并支持突发模式优化轻载效率。芯片具备完善全面的保护功能，采用ESOP7封装，适用于PD快充，电源适配器等应用。
