无线充电并不是一个全新的技术方案，实际上我们日常生活中，已经有无线充电应用，例如电动牙刷,等消费性电子装置，只是充电应用的无线化在应用时的充电效能与安全性差异问题，一直无法有效改善，直至现今在新的控制IC应用整合下，可将无线充电获得较高充电效能、与更好的应用范围.但为了改善传输效率，并须有效地进行线圈的设计形式及尺寸,这些参数都会影响传送效能.但无线充电控制IC并须随待机以便侦测充电物品的靠近需进行辨识方可进行无线充电工作.
为了并降低无线充电待机功耗并可有效固定充电位置是为了达到最佳化的充电效率.而使用Semtech SAR Sensor SX9324+Semetch 无线充电来实现这个功能.产品实体图为Semtech TX 5Ｗ +Semtech SX9324
展示板照片(正)为Semtech TX 5Ｗ +Semtech SX9324 并由Sensor PAD来侦测是否有手机摆放以及侦测手机摆放位置正确与否可以达到最佳化的充电效率.
待机功耗测试如场景应用图
Semtech TX 5Ｗ 待机功耗约0.1912W ( 未使用Cap sensor SX9324 )
利用SX9324 ( Cap sensor ) 来侦测TX无线充电板上之电容变化量来判断无线充电板上是否有手机须进行无线充电.
当TX无线充电板上没有手机须进行无线充电则关闭无线充电之电源,以降低TX 5Ｗ 待机功耗.
当TX无线充电板上侦测到有手机且摆放位置正确, SX9324 ( Cap sensor ) 才会发送Interrupt去唤醒TX无线充电板进行无线充电
使用SemtechSX9324降低TX 5Ｗ 待机功耗约0.0005W
可以发现使用Semtech SAR Sensor SX9324 可以有效改善TX5W 待机功耗.
TX Power Consumption 0.1912W (Without SAR Sensor) vs. 0.0005W (With SAR Sensor).
手机摆放测试
利用SX9324 ( Cap sensor ) 来侦测TX无线充电板上Sensor PAD之电容变化量来判断手机摆放位置. (参考 )
其他图片1. 侦测到有手机但摆放位置不正确将不进行无线充电.可以透过桌上萤幕画面只有一个Sensor PAD 有动作.TX 将不会动作.
其他图片2. 侦测到有手机并摆放位置正确将可以进行无线充电. 可以透过桌上萤幕画面只有两个Sensor PAD 都有动作.TX 将对手进行充电.
可以发现透过Semtech SAR Sensor SX9324 可以有效固定充电位置并达到最佳化的充电效率.
►场景应用图
►产品实体图
►展示板照片
►方案方块图
►摆放位置不正确将不进行无线充电
►核心技术优势
SX9324是一种容性比吸收率（SAR）控制器。 SX9324可以使用耦合到其智能的两个传感器输入 SAR的引擎准确地区分了一个无生命的物体和人体。 得到的检测用于便携式电子设备减少和控制射频（RF）发射功率 在人体存在的情况下，显著电子制造商的性能优势 具有电磁辐射源的装置严格的排放法规标准和具体吸收率（SAR）标准。 直接从1.7到2V的输入电源工作，SX9324通过I2C串行总线输出数据。 I2C串口通信总线端口兼容1.8V主机控制报告身体检测/接近度并促进参数设置调整。在接近检测时，NIRQ输出断言，使用户能够确定相对接近距离，或简单地获得指示检测。无线充电优点 安全：无通电接点设计，可以避免触电的危险。 耐用：电力传送元件无外露，因此不会被空气中的水分、氧气等侵蚀；无接点的存在，也因此不会有在连接与分离时的机械磨损。 在使医疗植入装置较为安全：在植入嵌入式医疗装置上，可以在不损害身体组织的情况下对植入在人体内的医疗装置进行充电而不需要有电线穿过皮肤及其他自体组织，免去感染的风险。 方便：充电时无需以电线连接，只要放到充电器附近即可。技术上，一个充电器可以对多个用电装置进行进电，在有多个用电装置的情况下可以省去多个充电器、不用占用多个电源插座、没有多条电线互相缠绕的麻烦。

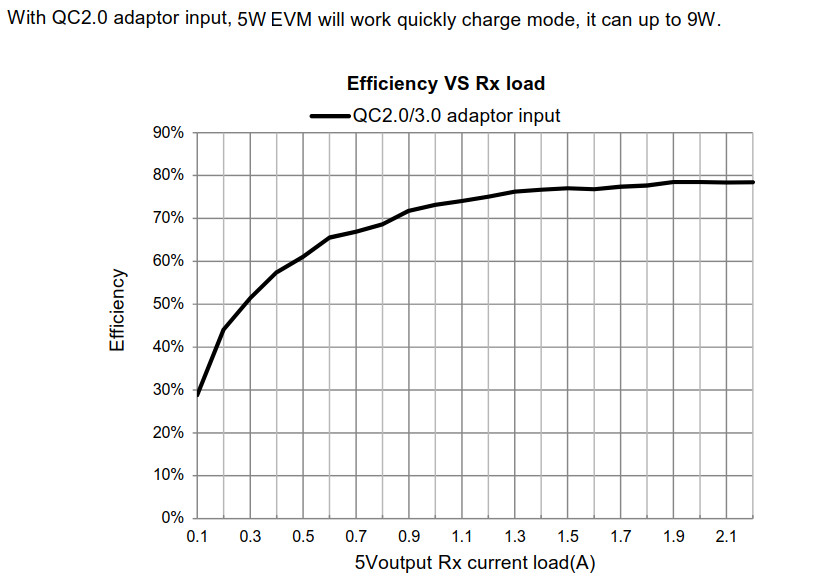

►方案规格
TS80003~输入电源电压: 6V~输出 : 5V / 1A SX9324~1.8V输入电源电压最多3个电容式传感器输入专利的SAR片上智能引擎电容分辨率低至0.004fF电容偏移补偿高达200pF高级温度补偿自动校准超低功耗活动模式：22 uA打盹模式：6 uA睡眠模式：1.75 uA400kHzI2C串行接口可通过引脚选择2个子地址。可编程中断或实时状态引脚
